30 V sorozatú PPTC -reteszelhető biztosítékok

Rohs kompatibilis & halogénmentes
Radiális ólomkészülékek
Gyógyított kezetes lángréses epoxi-polimer szigetelő anyag megfelel az UL94V-0 követelményeknek
Működési áram: 0,5a ~ 9a ason a maximális feszültség: 30 VDC ason az üzemi hőmérséklet ： -40 ℃-85 ℃

Elérhetőség:

Mennyiség:



Érdeklődik Adja hozzá a kosárhoz

A PTC -k ellenállása a hőmérséklet emelkedésével emelkedik. Ezzel a tulajdonsággal az ellenállás értékváltozása nem egyértelmű, amikor a biztonságos áram áthalad, az ellenállási érték drasztikusan megváltozik, amikor a rendellenes áram áthalad, ez eléri a rendellenes áram korlátozásának célját, az ellenállási érték automatikusan visszaállítja '', ha a rendellenességet kiküszöbölik, és a hőmérséklet biztonságos szintre tér vissza. Ideális választás a gyakran rendellenes, túláramú áramló területű berendezésekhez. A PPTC gyakran használja a fogyasztói elektronikában, az elektromos vezetékekben, a telekommunikációban, az I/O csatlakozókban, a folyamatvezérlésben és az orvosi berendezésekben.

Előírások

● Márka: Yint

● Min. Rendelés: 1 darab

● Tanúsítás: Rohs, ólom ingyenes

● Csomagolás: dobozban

● Radiális ólomkészülékek

● CHERIKE ason a BLÁNAK MEGJEGYZÉSE EPOXI POLIMIS INSUTAL ANYAGA megfelel az UL94V-0 követelményeknek

Forró címkék: 30 V -os sorozatú PPTC -relzelhető biztosítékok, Kína, Gyártók, Gyár, Price, FUSE SMD 2920, 0603 áttelepíthető biztosíték, 30 V -os áttelepíthető biztosíték, Eleszerezhető biztosíték SMD, SMD áttelepíthető biztosíték, ELASZÁLHATÓ FUSE 0805

Termékmodell	IH	AZT	IMAX	VMAX	Utazás		PDTYP	Rmin	RMAX
Termékmodell	(A)	(A)	(A)	(V)	(A)	(S)	(W)	(Ω)	(Ω)
30v-040	0.40	0.80	40	30	2.00	5.0	0.6	0.40	1,0 （R1）
30v-050	0.50	1.00	40	30	2.50	4.8	0.6	0.290	0.510
30v-075	0.75	1.50	40	30	3.50	5.2	0.6	0.140	0.200
30v-090	0.90	1.80	40	30	4.50	5.9	0.6	0.070	0.12
30v-110	1.10	2.20	40	30	5.58	6.6	0.7	0.050	0.10
30v-135	1.35	2.70	40	30	6.75	7.3	0.8	0.040	0.08
30v-160	1.60	3.20	40	30	8.00	8.0	0.9	0.030	0.07
30v-185	1.85	3.70	40	30	9.25	8.7	1.0	0.030	0.06
30v-200	2.00	4.00	40	30	10.0	9.5	1.2	0.040	0.01
30v-250	2.50	5.00	40	30	12.50	10.3	1.2	0.020	0.04
30 V-300	3.00	6.00	40	30	15.00	10.8	2.0	0.020	0.05
30 V-400	4.00	8.00	40	30	20.00	12.7	2.5	0.010	0.03
30 V-500	5.00	10.00	40	30	25.00	14.5	3.0	0.010	0.03
30v-600	6.00	12.00	40	30	30.00	16.0	3.5	0.005	0.02
30 V-700	7.00	14.00	40	30	35.00	17.5	3.8	0.005	0.02
30v-800	8.00	16.00	40	30	40.00	18.8	4.0	0.005	0.02
30v-900	9.00	18.00	40	30	45.00	20.0	4.2	0.005	0.01

Termikus dertion-diagram

Alkatrészszám	-40 ℃	-20 ℃	0 ℃	25 ℃	40 ℃	50 ℃	60 ℃	70 ℃	85 ℃
30v-040	0.66	0.59	0.50	0.40	0.33	0.30	0.26	0.20	0.14
30v-050	0.83	0.74	0.63	0.50	0.41	0.36	0.30	0.25	0.18
30v-065	1.10	0.95	0.82	0.65	0.53	0.47	0.40	0.33	0.24
30v-075	1.26	1.11	0.95	0.75	0.61	0.54	0.45	0.39	0.28
30v-090	1.40	1.25	1.10	0.90	0.75	0.69	0.65	0.60	0.50
30v-110	1.75	1.52	1.33	1.10	0.99	0.90	0.80	0.73	0.63
30v-135	2.15	1.94	1.70	1.35	1.20	1.14	1.00	0.90	0.81
30v-160	2.49	2.21	1.94	1.60	1.42	1.31	1.19	1.03	0.88
30v-185	2.87	2.59	2.28	1.85	1.63	1.52	1.33	1.21	1.05
30v-200	3.06	2.75	2.42	2.00	1.74	2.60	1.45	1.27	1.12
30v-250	3.82	3.44	3.03	2.50	2.17	2.00	1.81	1.59	1.39
30 V-300	4.55	4.10	3.60	3.00	2.65	2.51	2.24	2.01	1.74
30 V-400	6.00	5.40	4.74	4.00	3.47	3.28	2.82	2.63	2.26
30 V-500	7.44	6.68	5.80	5.00	4.30	4.03	3.58	3.22	2.77
30v-600	8.90	7.99	7.08	6.00	5.13	4.82	4.27	3.84	3.30
30 V-700	10.35	9.30	8.21	7.00	5.95	5.58	4.96	4.46	3.84
30v-800	11.60	10.60	9.35	8.00	6.79	6.36	5.64	5.07	4.36
30v-900	13.25	11.90	10.49	9.00	7.53	7.12	6.32	5.69	4.88

Előző:

Következő:

Termékkategória

Gyors linkek

Vegye fel velünk a kapcsolatot

Megoldás

Autóipari rendszer

Ipari hangszerelés

USB felület

Kapcsolódó hír

Iratkozzon fel hírlevelünkre

Termékeink

Rólunk

További linkek

Vegye fel velünk a kapcsolatot

F4, #9 TUS-CAOHEJING SCEIENCE PARK,
No.199 Guangfulin E Road, Shanghai 201613

Telefon: +86-18721669954
Fax: +86-21-67689607
E-mail: global@yint.com. CN

Teszt	Tesztfeltételek	Fogadja el/utasítsa el a kritériumokat
Ellenállás	Csendes levegőben @ 25 ℃	R _min≤r≤r _max
Ideje t _{RIP -nek}	Meghatározott áram ， V _Max， 25 ℃	Tmaximum idő az utazáshoz
Tartsa az áramot	60 perc ， i _{h -nél}	Nincs utazás
Utazási ciklus élettartama	Vmax ， i _maxkezetes 100 -os	Nincs ív vagy égés
Kirándulás	Vmax ， 24 órás	Nincs ív vagy égés

Teszt	Körülmények	Ellenállásváltozás
Passzív öregedés	+85 ℃ 1000 órás	± 8% tipikus
Páratartalom öregedés	+85 ℃ ， 85%RH1000HRS	± 8% tipikus
Hőtapás	+125 ℃ --55 ℃ ， 10 -es idő	± 12% tipikus
Oldószerrel szembeni rezisztencia	MIL-STD-202 ， 215. módszer	Nincs változás
Rezgés	MIL-STD-202 ， 201. módszer	Nincs változás

Teszt	Tesztfeltételek	Fogadja el/utasítsa el a kritériumokat
Ellenállás	Csendes levegőben @ 25 ℃	R _min≤r≤r _max
Ideje t _{RIP -nek}	Meghatározott áram ， V _Max， 25 ℃	Tmaximum idő az utazáshoz
Tartsa az áramot	60 perc ， i _{h -nél}	Nincs utazás
Utazási ciklus élettartama	Vmax ， i _maxkezetes 100 -os	Nincs ív vagy égés
Kirándulás	Vmax ， 24 órás	Nincs ív vagy égés

Teszt	Körülmények	Ellenállásváltozás
Passzív öregedés	+85 ℃ 1000 órás	± 8% tipikus
Páratartalom öregedés	+85 ℃ ， 85%RH1000HRS	± 8% tipikus
Hőtapás	+125 ℃ --55 ℃ ， 10 -es idő	± 12% tipikus
Oldószerrel szembeni rezisztencia	MIL-STD-202 ， 215. módszer	Nincs változás
Rezgés	MIL-STD-202 ， 201. módszer	Nincs változás

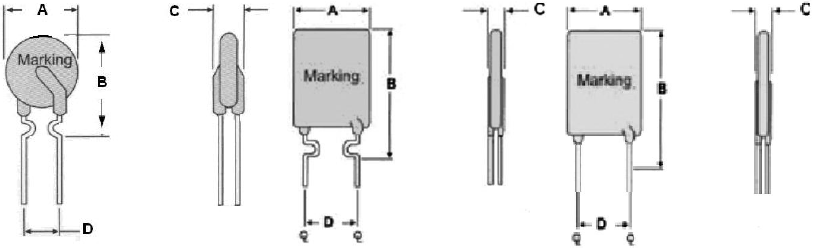

Modell	Méretek （mm）				Ólom anyag	Alak
Modell	A (max)	B (max)	C (max)	D (tip)	Ónos matel (mm)	Füge
30v-050	7.4	12.7	3.0	5.1	24 AWG/φ0.5	1
30v-075	7.4	13.0	3.0	5.1	24 AWG/φ0.5	1
30v-090	7.4	18.5	3.0	5.1	24 AWG/φ0.5	2
30v-110	7.4	18.5	3.0	5.1	24 AWG/φ0.5	2
30v-120	7.4	18.5	3.0	5.1	24 AWG/φ0.5	2
30v-135	9.2	17.6	3.0	5.1	24 AWG/φ0.5	2
30v-160	9.2	20.2	3.0	5.1	24 AWG/φ0.5	2
30v-185	9.2	20.2	3.0	5.1	24 AWG/φ0.5	2
30v-200	15.2	20.2	3.0	5.1	24 AWG/φ0.5	2
30v-250	13.2	22.4	3.0	5.1	20 AWG/φ0.5	2
30 V-300	13.2	20.4	3.0	5.1	20 AWG/φ0.8	3
30 V-400	14.0	23.7	3.0	5.1	20 AWG/φ0.8	3
30 V-500	14.0	23.7	3.0	10.2	20 AWG/φ0.8	3
30v-600	17.2	27.0	3.0	10.2	20 AWG/φ0.8	3
30 V-700	17.2	27.0	3.0	10.2	20 AWG/φ0.8	3
30v-800	23.5	29.2	3.0	10.2	20 AWG/φ0.8	3
30v-900	23.5	29.2	3.0	10.2	20 AWG/φ0.8	3
