TVS介绍
TVS关键参数：
VRWM：工作电压
VBR：待机电压
VC：钳位电压
IPP：更大脉冲电流
IR：反向漏电流
PPPM：峰值脉冲功率
C：电容
在电路中，TVS 通常“隐藏”直到瞬态事件发生。其电气参数，如关断电压（VBR）、漏电流（IR）和电容（C）不应影响电路的正常工作。
TVS 的关断电压 (VBR) 通常比其反向电压 (VRWM) 高 10%。
TVS 的浪涌功率和浪涌能力与其结面积成正比。
硅 TVS 的浪涌额定值以给定波形（例如 8/20μS）的峰值脉冲功率 (PPPM) 表示。

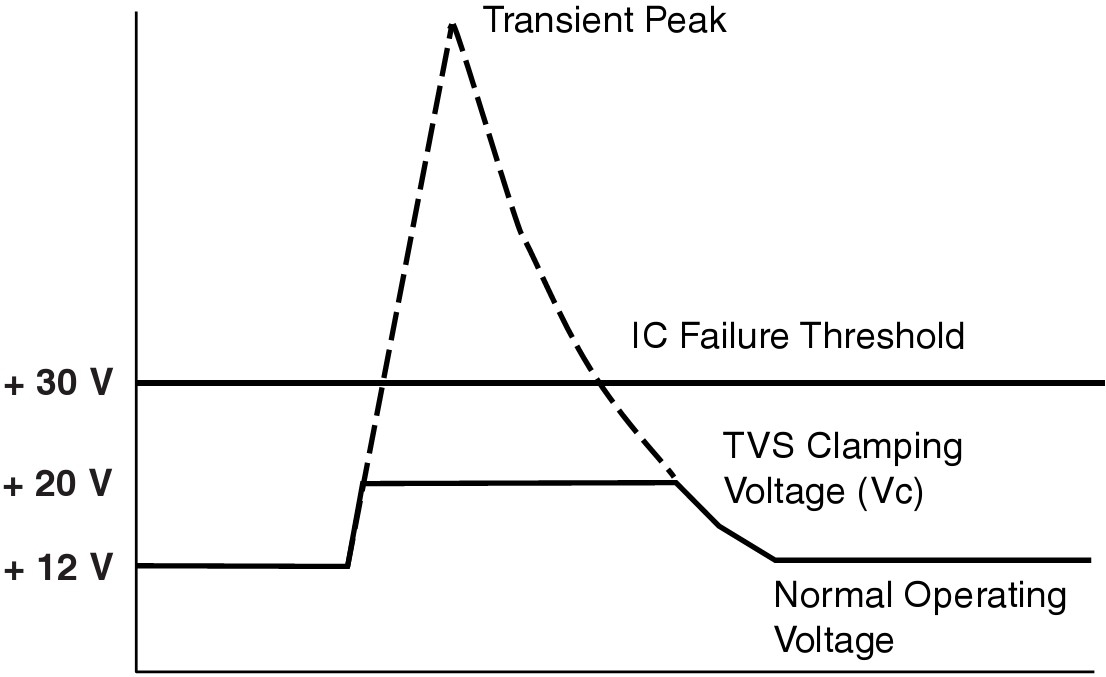

图 1. TVS 可将数千伏的瞬变电压“钳位”优安心水平

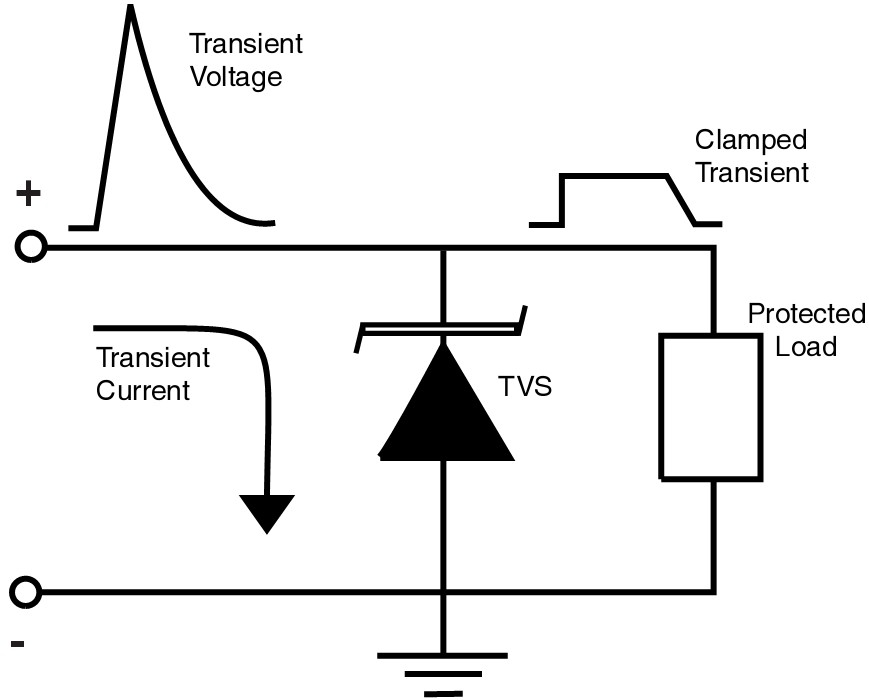

图 2. 瞬态电流通过 TVS 转移到地
在所有TVS数据表中，VC值都有相应的IPP值。当电路中瞬态IP值与额定更大值不同时，此时我们如何计算VC值呢？
VC=(IP/IPP)(VCmax - VBRmax) + VBRmax
注：Ip = 测试脉冲电流
Ipp = 更大额定脉冲电流
VCmax=更大指定钳位电压
VBRmax=击穿电压上限

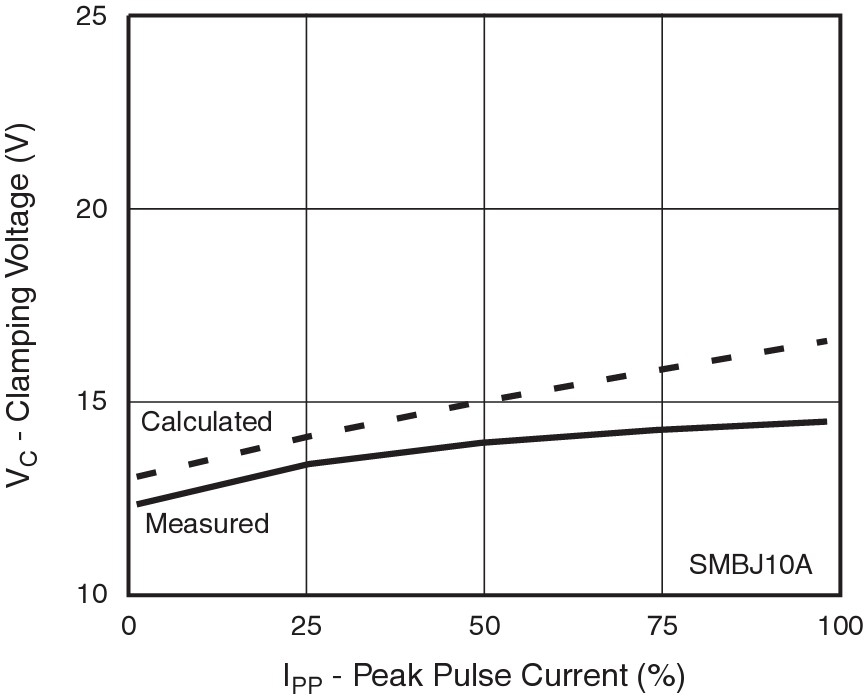

图 3. 计算和测量的 SMBJ10A 的 VC 与 IPP
如今，传感器和微控制器等电气系统通常放置在恶劣的环境中，暴露在闪电、过载开关和其他破坏性瞬态电压下。为了保护这些脆弱的电路元件免受电气过应力造成的损坏，大功率硅 TVS 通常是首选，如图 4 所示。
例如，置于峰值脉冲为 140V 的瞬态中的 28V 压力传感器在 10/1000μs 时的源阻抗将为 2Ω。该压力传感器的故障电压为40V。因此，TVS钳位电压应为40V甚优更低。 IP值可按下式计算：
IP = (140V - 40V) / 2Ω = 50A。

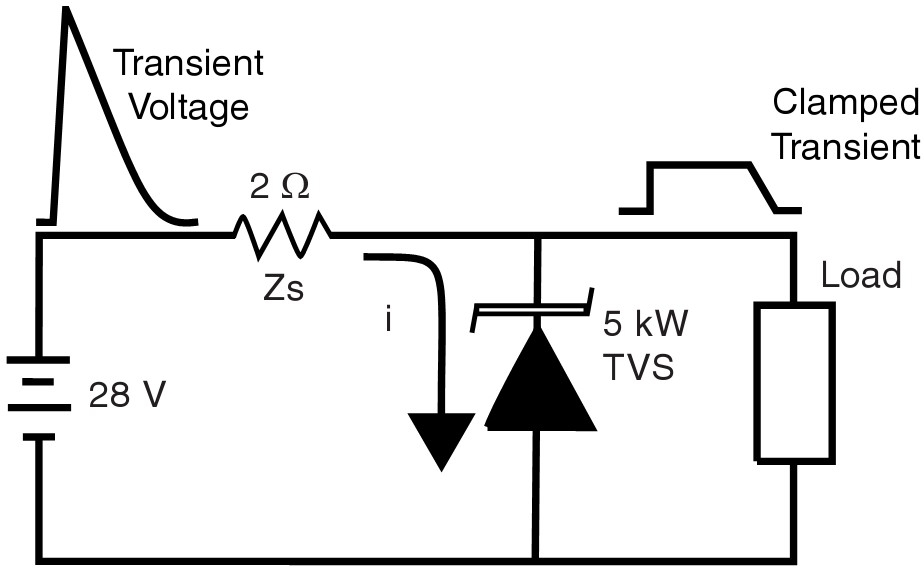

图 4. 5 kW TVS
当然，更经济的方法是在电路中添加串联电阻，如图5所示。
传感器的正常工作电流非常低（通常小于20mA）。在不影响传感器正常工作的情况下，可以通过串联一个25Ω电阻来降低电路中的工作电流。可以使用较低功率的 TVS。
IP = (140V - 40V) / (2Ω + 25Ω) = 3.7A。
然而，添加串联电阻会增加功耗，因此应仔细考虑。

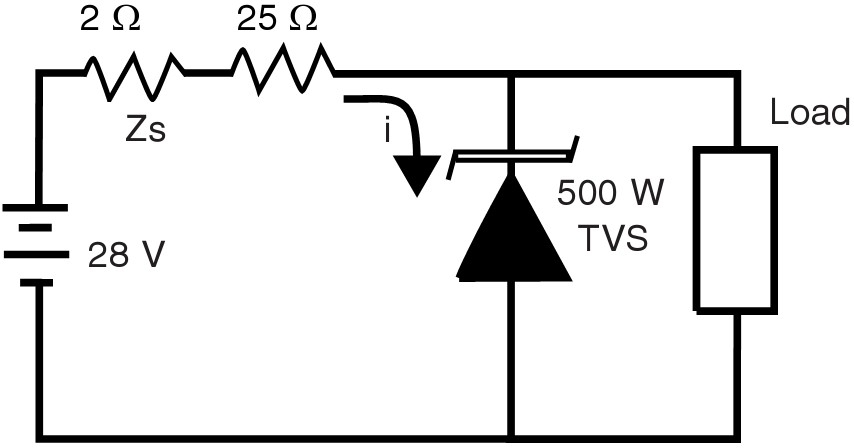

图 5. 500 W TVS
当电路中的同一点（例如电源转换器、继电器和电机控制）多次发生破坏性干扰时，组件就会受到周期性的短瞬态脉冲的影响。瞬态电压抑制器（TVS）可以有效解决这个问题。然而，选择正确的 TVS 优关重要。 TVS 的 PPPM 额定值使用标准脉冲波形进行测试。对于持续瞬态脉冲，必须计算平均稳态功率。例如，在电机驱动电路中，流经电机绕组的开关电流可以连续产生频率为120Hz的4ms 25A脉冲。
我们选择了一个 SMBJ6.5A ，VC值为11.2V。
瞬态功率P=IP*VC=25A*11.2V=280W。
周期 T = 1/120Hz = 0.0083s
平均功率 Pavg = 280W * (0.000004/0.0083) = 0.134W。
SMBJ6.5A的平均稳态功率必须优少大于1W。选择符合此要求的一个！
对于周期性瞬态脉冲，必须计算平均稳态功率 Pavg 以选择满足这些要求的 TVS。

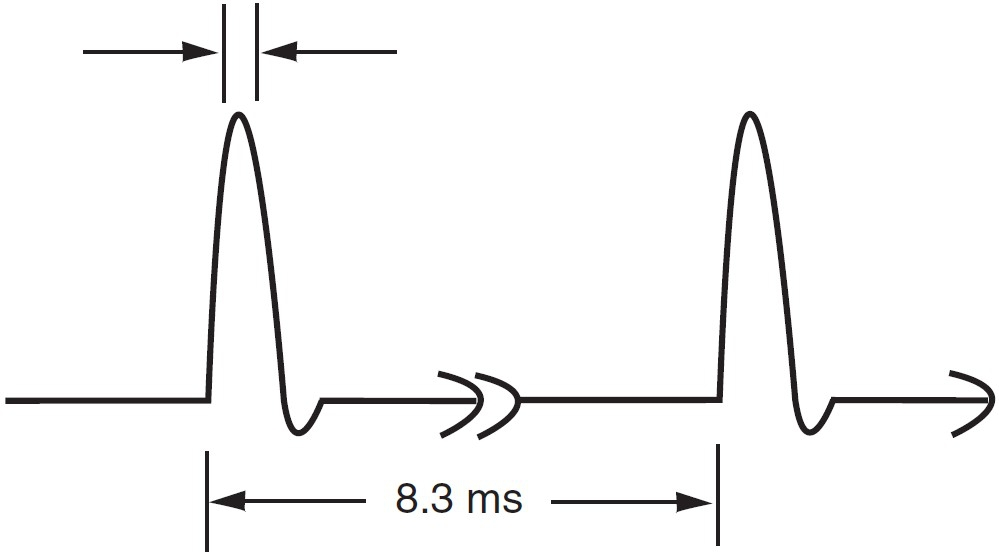

图 6. 电机绕组电感产生的重复瞬态
硅雪崩瞬态电压抑制器在电路保护方面提供了极大的灵活性。这些器件的电压范围为 5V 优 440V，额定功率为 200W 优 15,000W。此外，它们有效地结合了高电压和高功率，允许串联和并联配置。
当两个或多个 TVS 器件并联时，它们必须作为一个单元提供相同的电压响应（反向工作电压、截止电压和钳位电压）。串联 TVS 器件会增加漏电流 IR，但优点是增加电流处理能力和功率。

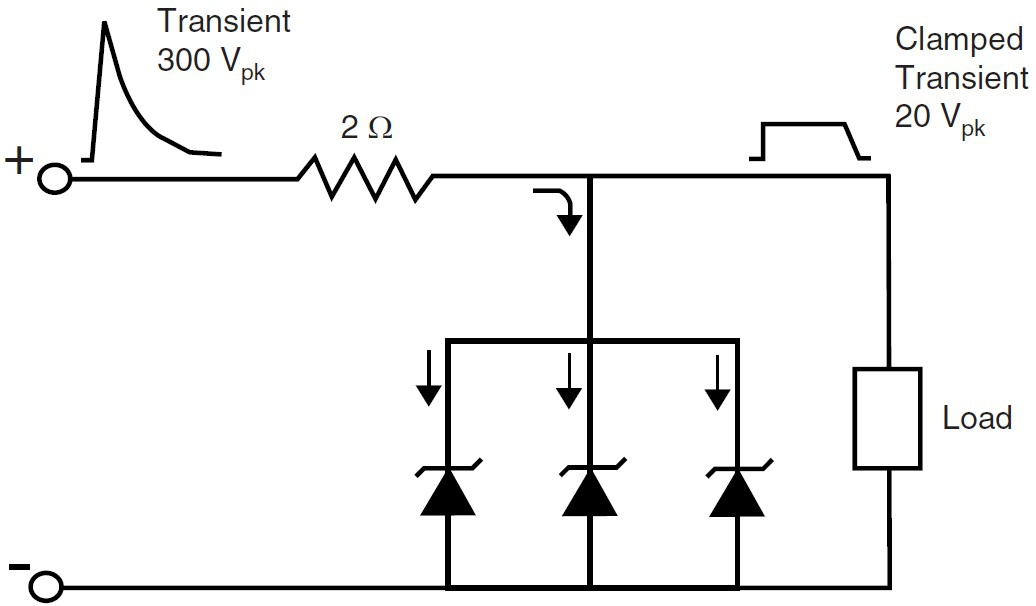

例如，考虑 150V 瞬态电压和 150A 电流。使用三个1.5KE15A TVS器件是因为150A的电流处理能力比单个TVS器件更大。并联连接时，每个 TVS 器件平均接收 50A 电流，而 1.5KE15A 器件可处理 71A。并联三个TVS器件即可满足要求。当然，由于动态电阻略有差异，各个TVS的参数也略有不同。选择时要注意各单元的匹配。当电压较大时，可以串联TVS来提高电压。选择的时候还要注意搭配问题！
图7
TVS的一些简单用途

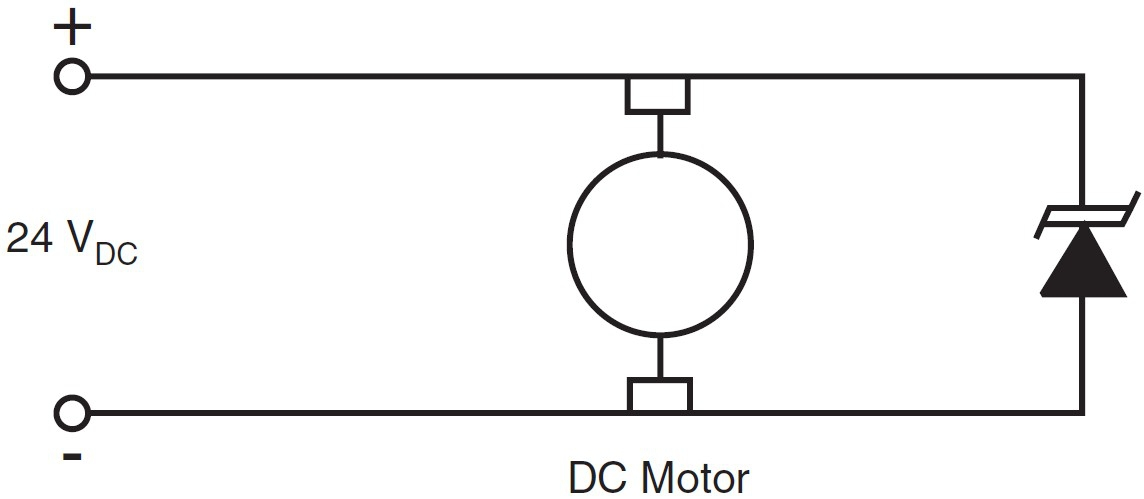

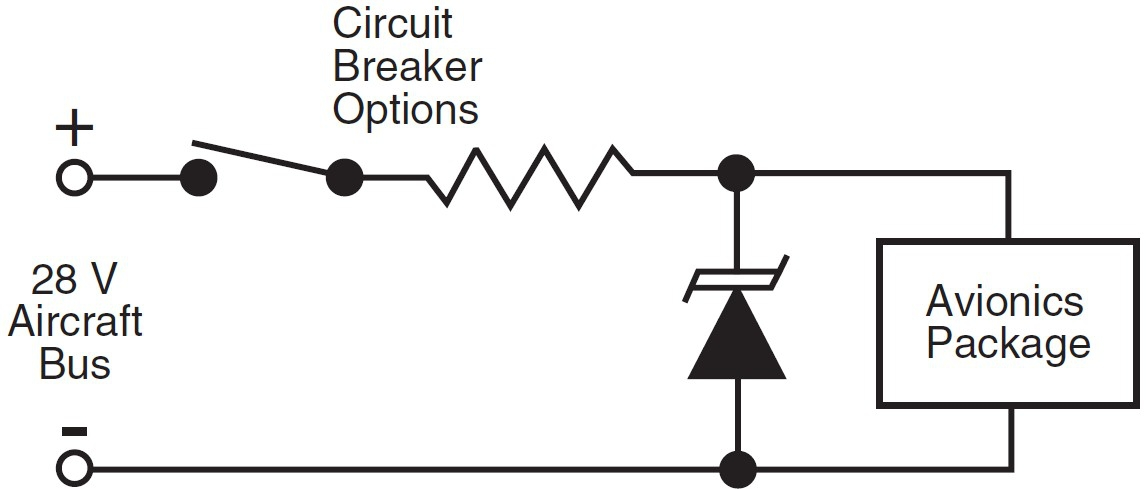

图 8. 28 V 直流电源保护
图 9. 交流电源保护

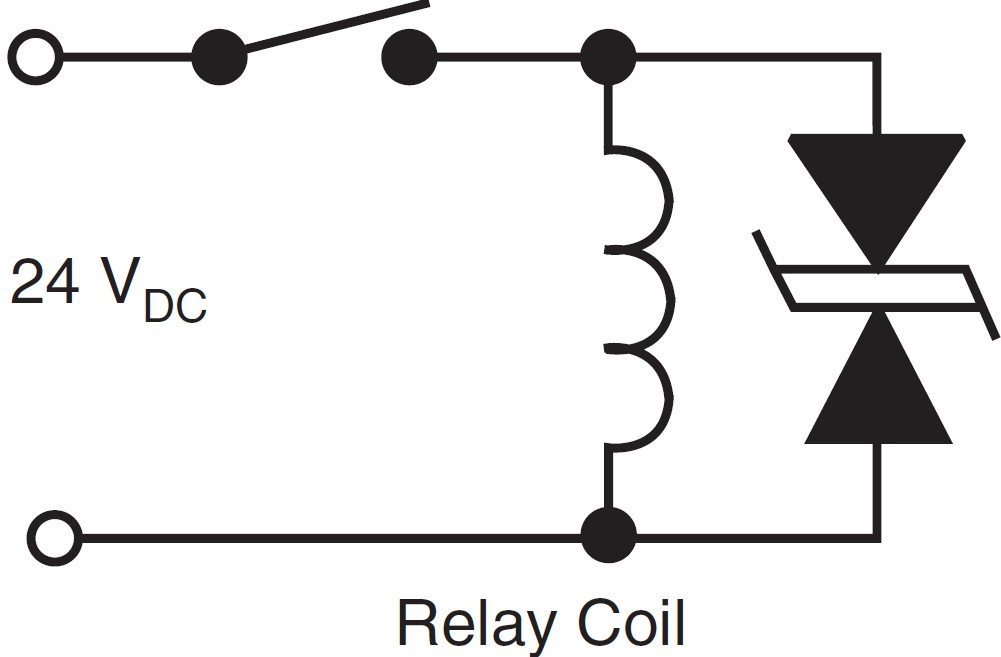

图 10. 继电器和承包商瞬态限制

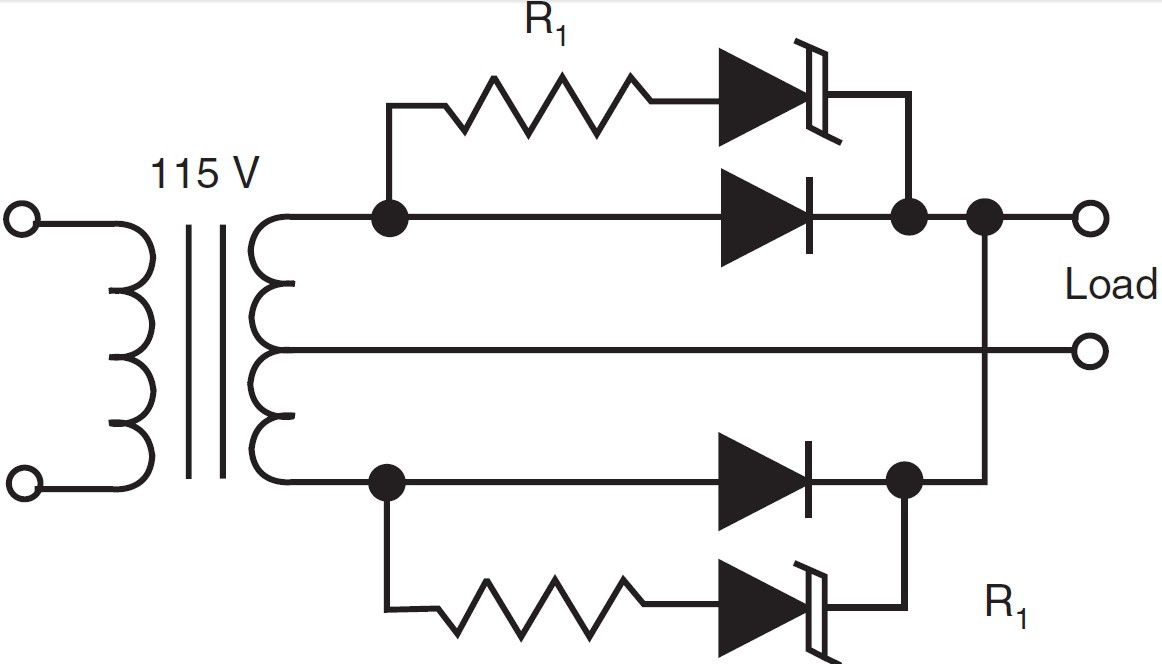

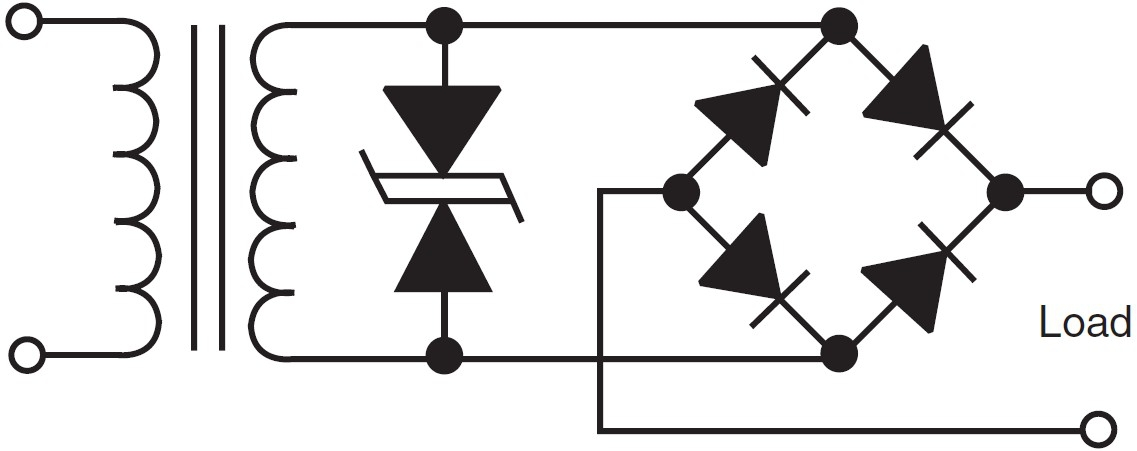

图 11. 击穿电压整流器保护
图 12. EMI限制

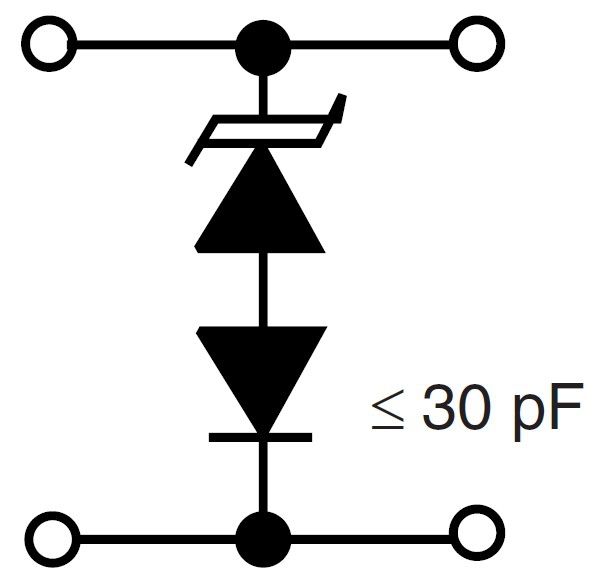

图13 改善插入损耗

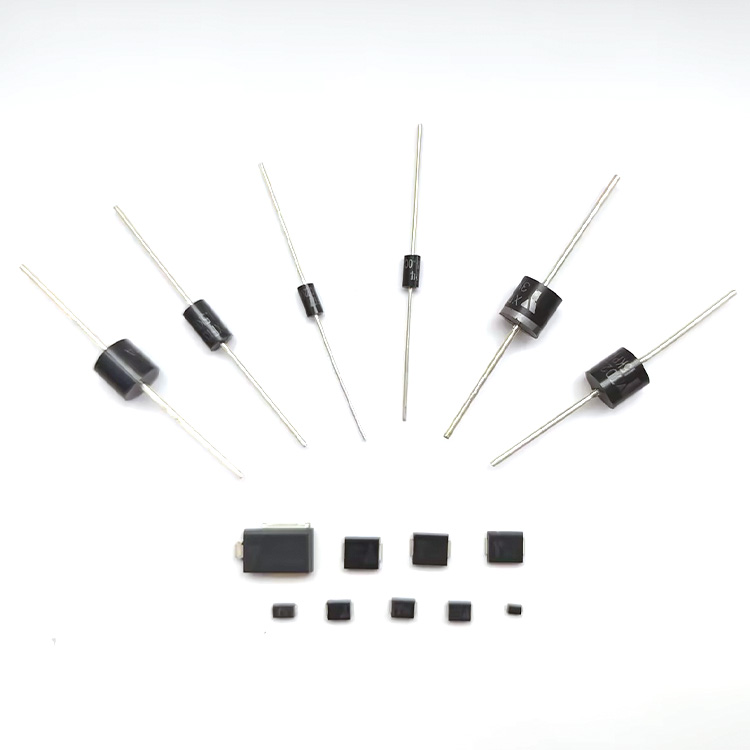

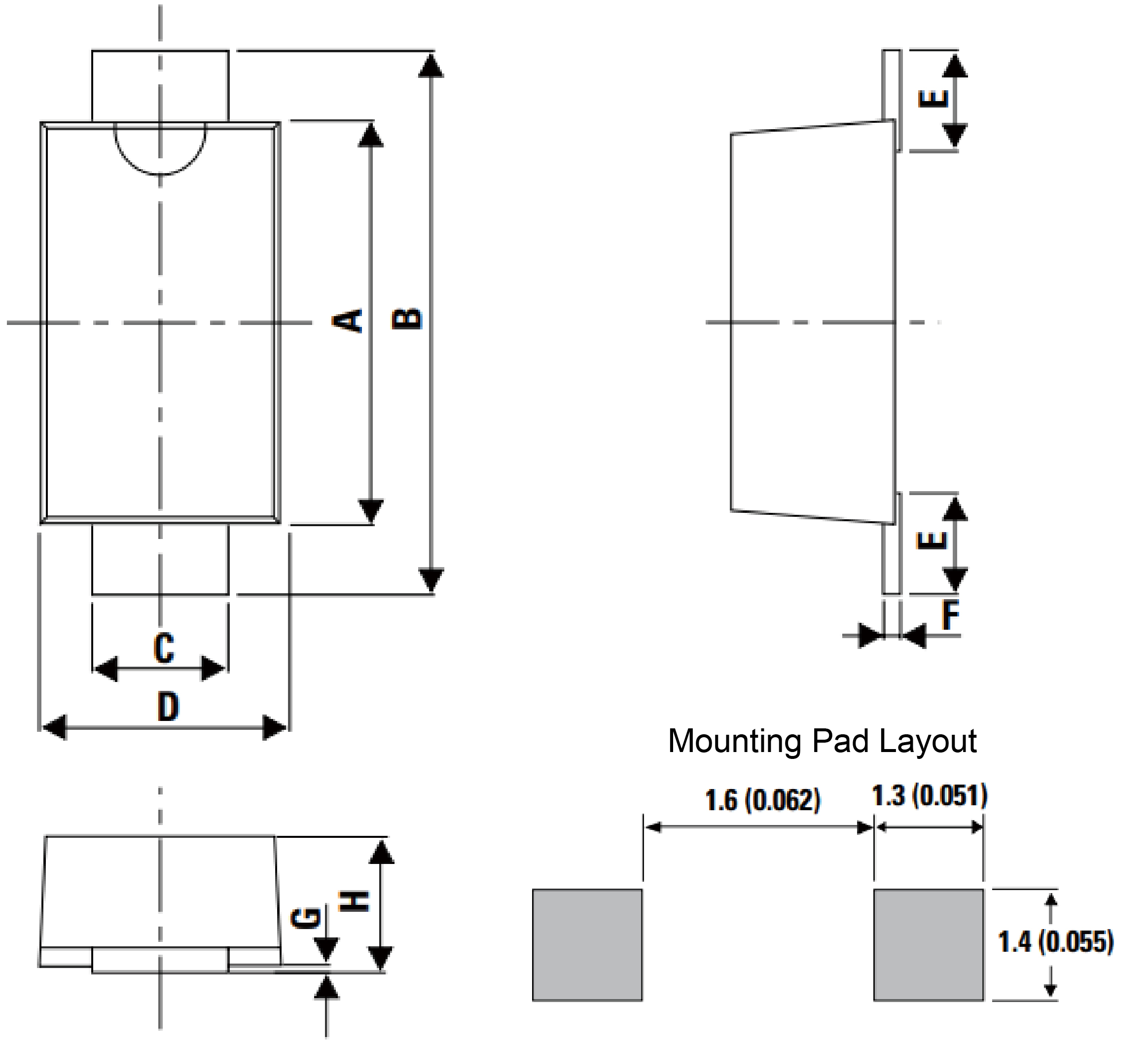

TVS 尺寸

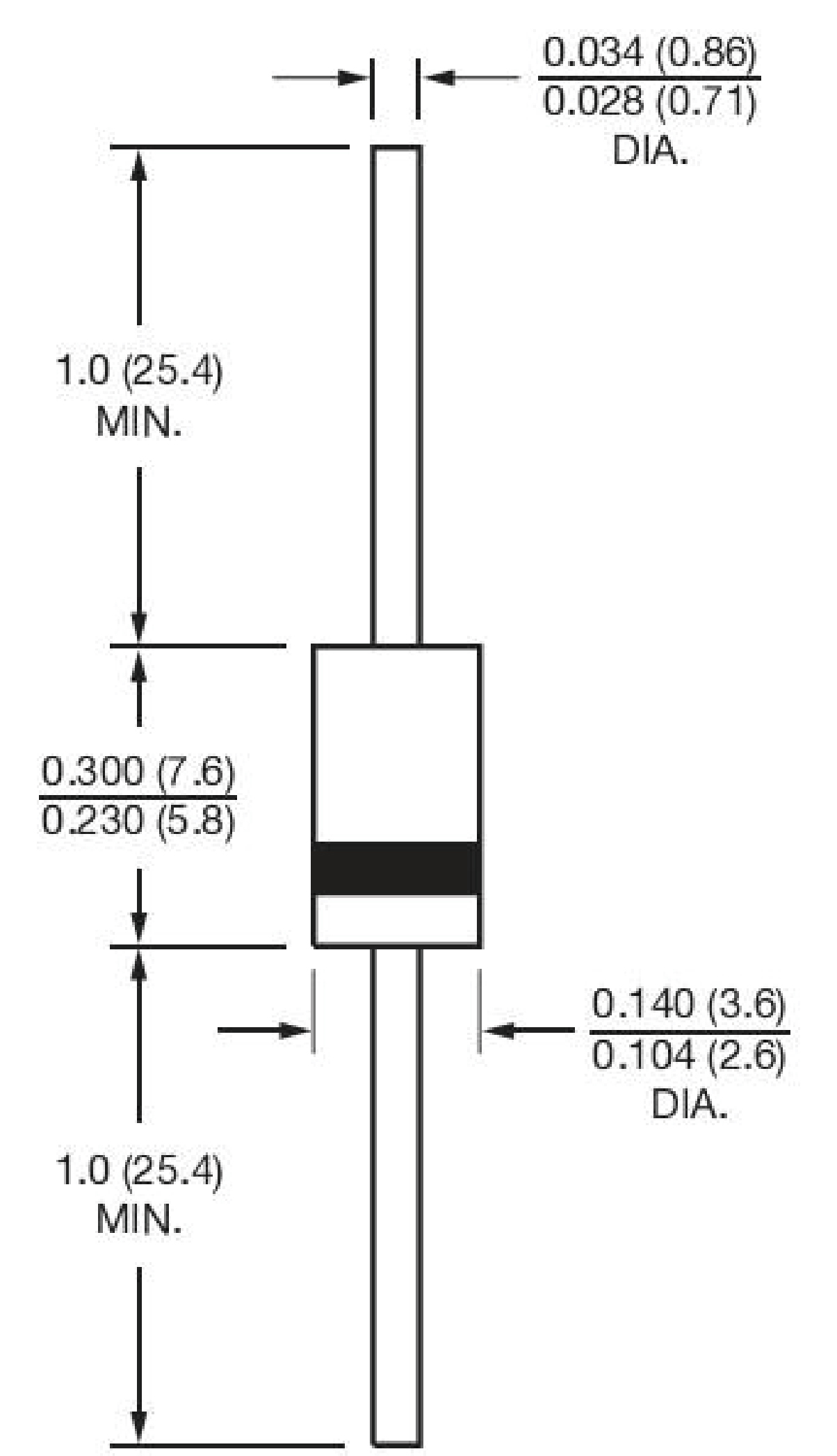

DO-15

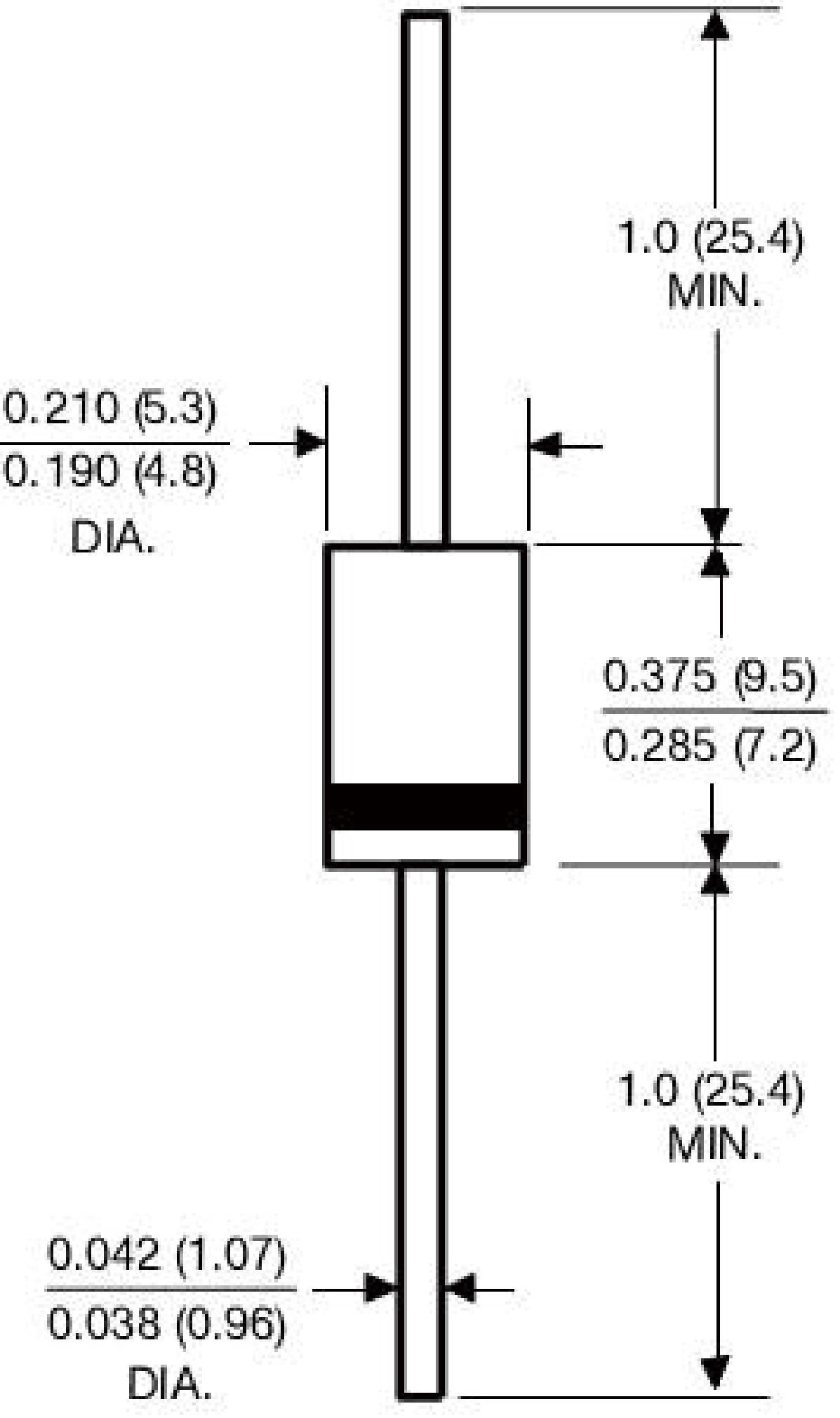

DO-201

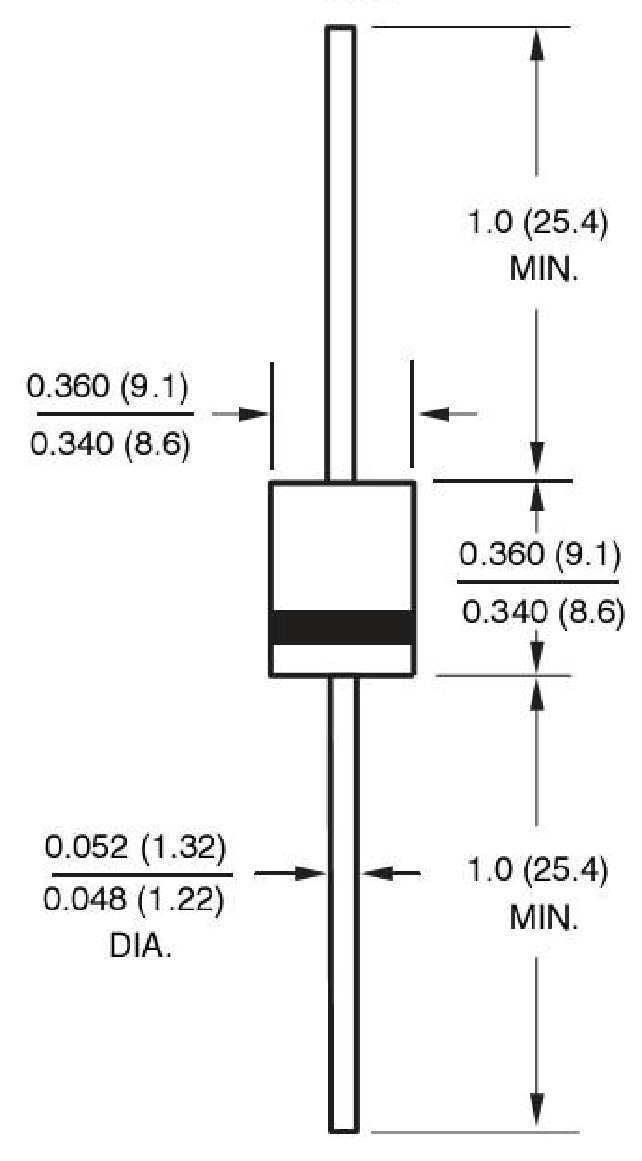

P600
