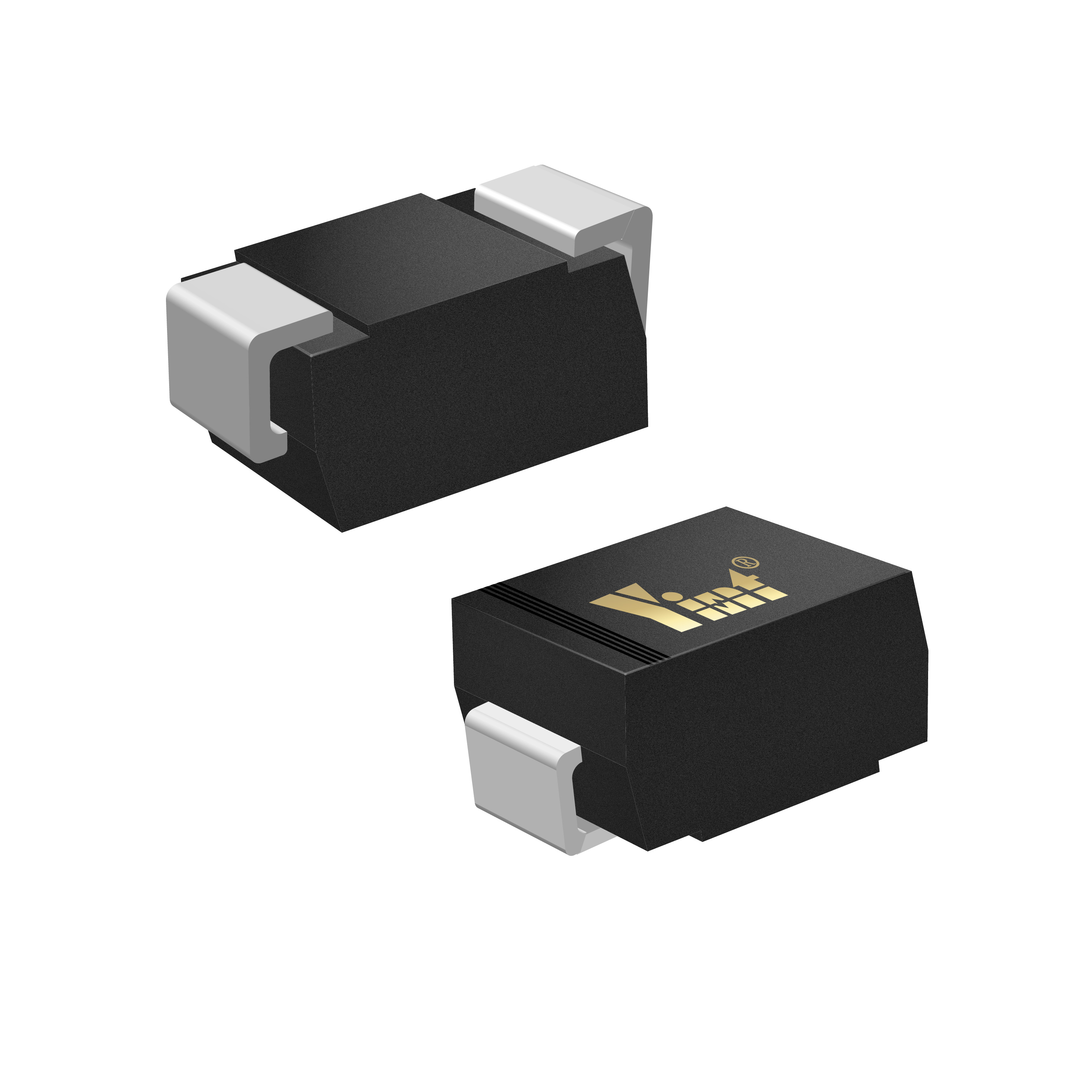

SMB 2A系列Schottky二極管

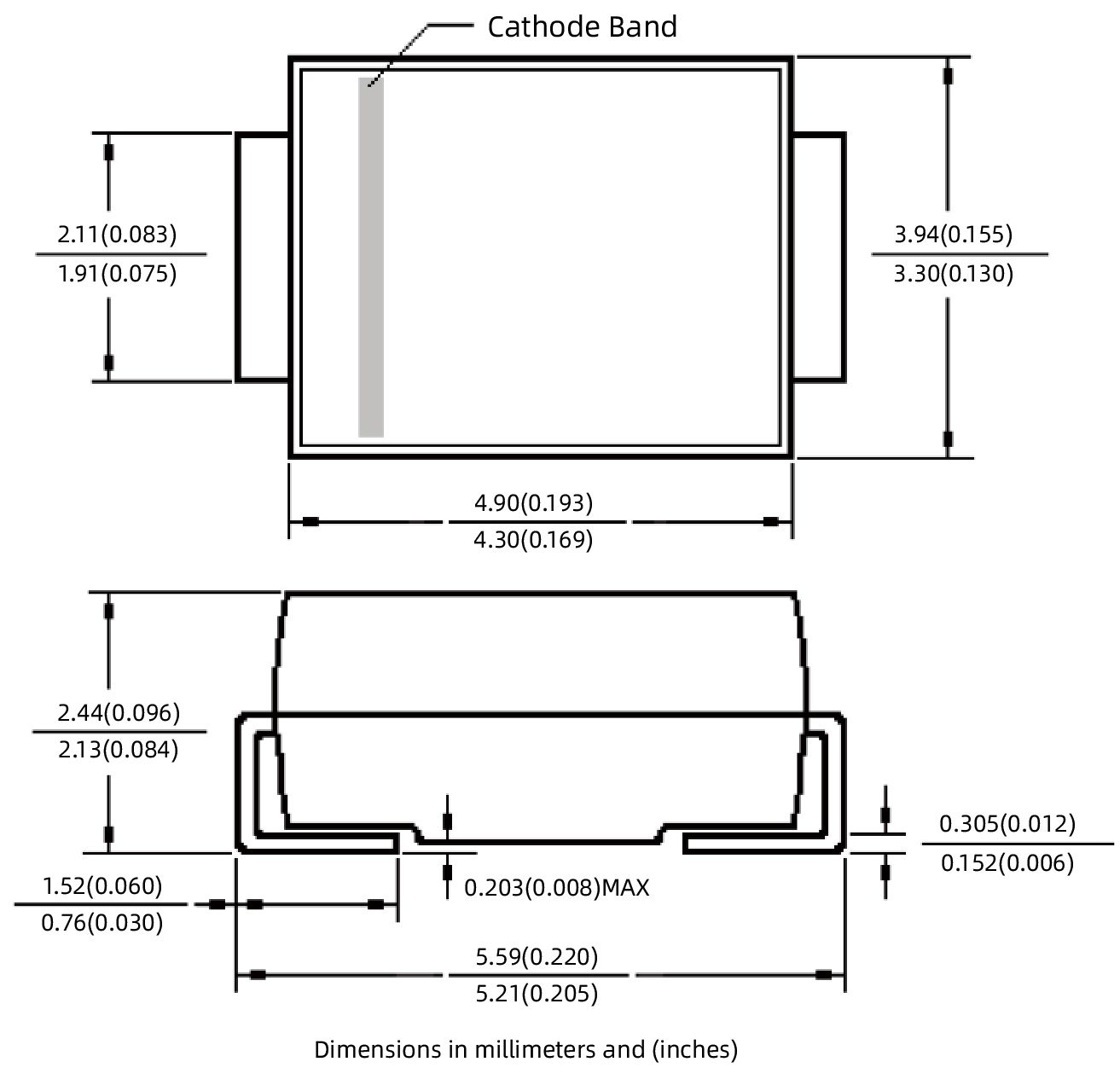

  • 案例：JEDEC DO-214AA模製塑料
  • 航站樓：鍍焊，可售，每JESD22-B102D

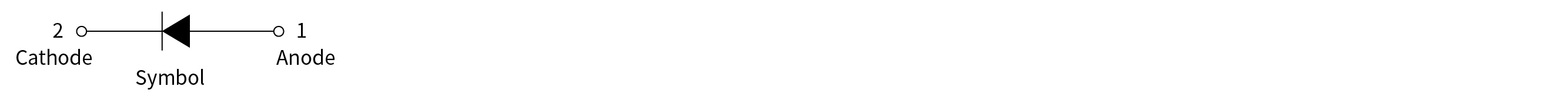

  • 極性：激光頻段表示陰極末端
可用性：
數量：
查詢 添加到籃子裡

特徵

  • 低調包

  • 自動放置的理想

  • 低功率損失，高效率

  • 低向前電壓下降

  • 高潮能力

  • 高溫焊接：260℃/10秒

  • 根據ROHS 2002/95/1和WEEE 2002/96/EC的組件


應用

  • 中等和中等功率矯正

  • 低功耗應用

  • 電源管理電路，特別是直流向DC轉換

  • 繼電器和電動機的感應載荷的自由輪

  • 反向極性保護


專案 測試條件 象徵 SS22 SS23 ～24 SS25 ～26 SS28 ～210 SS215 ～220 單元
瞬時 向前電壓 如果= 2.0a （2） V f 0.50 0.55 0.70 0.85 0.95 v
反向電流 V r = V DC t j = 25 ℃ 我 0.5 馬
t j = 100 ℃ 5.0


微信圖片_20240110142030

姓名 VRRM v VRRS v VDC v 如果（av）a IFSM a vf * v IR（MA）25℃ IR（MA）100℃ rθjl *℃/w rθja℃/w
SS22 20 14 20 2 50 2A@0.5V 0.5 5 25 -65至+125
SS23 30 21 30 2 50 2A@0.55V 0.5 5 25 -65至+125
SS24 40 28 40 2 50 2A@0.55V 0.5 5 25 -65至+125
SS25 50 35 50 2 50 2A@0.7V 0.5 5 25 -65至+125
SS26 60 42 60 2 50 2A@0.7V 0.5 5 25 -65至+125
SS28 80 56 80 2 50 2A@0.85V 0.5 5 25 -65至+125
SS210 100 70 100 2 40 2A@0.85V 0.5 5 25 -65至+125
SS215 150 105 150 2 50 2A@0.95V 0.5 5 25 -65至+125
SS220 200 140 200 2 50 2A@0.95V 0.5 5 25 -65至+125
