ESD védelmi követelmények a HDMI -re

Megtekintések: 0     Szerző: A webhelyszerkesztő közzététele: 2023-07-10 Origin: Telek

Érdeklődik

Facebook megosztási gomb
Twitter megosztási gomb
vonalmegosztó gomb
WeChat megosztási gomb
LinkedIn megosztási gomb
Pinterest megosztási gomb
WhatsApp megosztás gomb
Sharethis megosztási gomb



Termékek leírása



Bevezetés a ESD :

A nagysebességű interfész áramkörök kialakításában egyre nagyobb figyelmet fordítanak az elektrosztatikus kisülés elektromágneses mezőjének, például az elektromágneses interferenciára (EMI) és az elektromágneses kompatibilitást (EMC). Ezt a hirtelen kisülést közvetlen érintkezés vagy elektrosztatikus mező előállítása okozhatja. Noha az emberi test ESD -károsodása ritka, az érzékeny elektronikus eszközökkel végzetes lehet. A HDMI grafikus chipeket szilikon ostyákkal gyártják, nagyon kicsi geometriával, amelyek nagyon érzékenyek az ESD -re. Ezeknek a grafikus chipeknek a legtöbbje az ESD védelemmel integrálódik; Ez az intézkedés azonban csak egy ellenőrzött gyártási környezetben nyújt védelmet. A való világban a felhasználók gyakran érintik az interfészeket, mint például a HDMI, és így ESD -t okoznak.

Az IEC61000-4-2 szabványban meghatározzuk a különféle károsodási szinteket. A 15 kV -os felhalmozódott feszültségek nem ritkák, amikor egy személy szőnyegen sétál. Az ESD könnyen megrongálhatja vagy akár megsemmisítheti a belső integrált áramköröket.

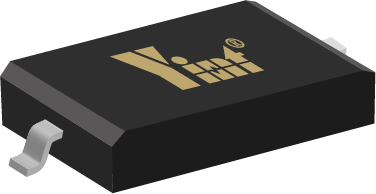

ESD





Bevezetés a HDMI -be:

A nagyfelbontású multimédiás interfész (HDMI) egy tömörítetlen, all-digitális audio/video interfész. Nagy sebességű interfészt biztosít a videó/audio forrás berendezések és a mosogatóberendezések, például a DVD-lejátszók és a digitális kijelzők között. Az áramköri gyártók továbbra is csökkentik a tranzisztorok, az összekapcsolások és a szigetelő rétegek minimális méretét az eszközökben, és kisebb szerkezetekhez vezetnek a nagysebességű eszközökhöz, amelyek hajlamosabbak az alacsonyabb energiaszinten történő bontási hatásokra.

A HDMI interfész belső ESD -védelme nem elegendő a grafikus chip védelméhez a pusztulástól. Annak érdekében, hogy biztosítsák ennek a portnak a teljesítményét, a fogyasztói elektronikai gyártóknak meg kell erősíteniük a HDMI port ESD teljesítményét, azaz hogyan kell megfelelni a HDMI kompatibilitási teszt specifikációjának (CTS) jel integritásának és impedancia követelményeinek, ugyanakkor, a globálisan elismert ESD szabvány IEC61000-4-2 megkeményedett HDMI portjainak megfelelően.

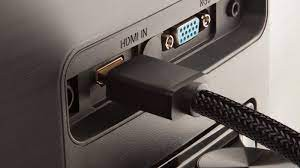

HDMI





ESD védelmi követelmények a HDMI -re
  • A nagyon magas diódaváltási sebesség (nanosekundumok) és az ultra-alacsony vonalkapacitás (<1pf) biztosítja a jel integritását.

  • Több ESD -sztrájk után nincs lebomlás az ESD -védelemben.

  • A szivárgás továbbra is alacsony, még több száz ESD -kibocsátás után is.

  • A legmagasabb szintű integráció egy kis lábnyomban.

  • RF útválasztási optimalizált csomag PCB szinten.

  • Teljesen megfelel a HDMI 1.3 specifikációs követelményeknek.

7368A967B5CBD1DC2DA51AD5ACB6105

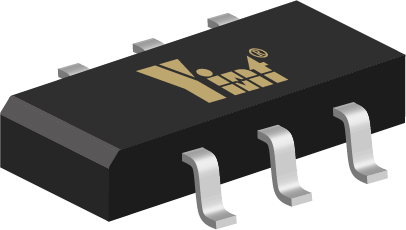

ESD0523p HDMI -hez



1



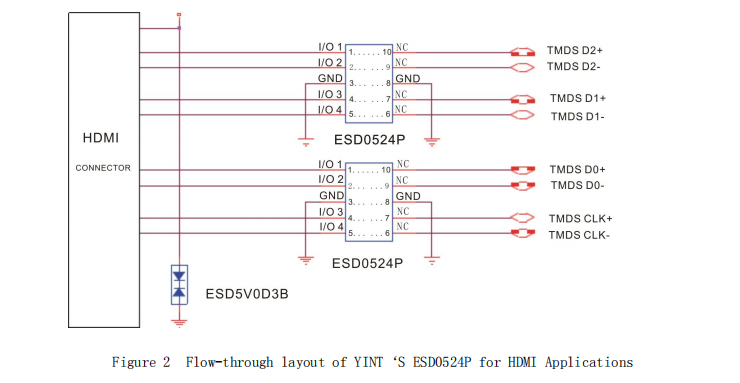

Közvetlenül 2 pár 100 ohm differenciális impedancia jelvonalhoz lehet használni, függetlenül a tábla típusától, a rétegek számától, a vastagságtól és az áramköri táblától. A nagysebességű és a gyors áramköri kialakítás elősegítése érdekében az ESD0524p egy kis ólommentes csomag, amelynek csak 0,5 mm-es hangmagassága ideális az egyszerűsített elrendezésekhez

Az egyszerűsített nagysebességű jelvonalak kialakításához és a jelvonal impedancia követelményeinek való megfeleléshez az ESD0524P speciális kialakítása az ESD 4-vezetékes védelmi követelményeket nyújtja, az IEC61000-4-2 ESD szabványokkal összhangban (± 8kV kontaktus ESD és ± 15kV Air ESD), miközben kiváló beágyazott feszültségjellemzőket biztosít, csökkentse a HDMI Chip chip és a Töltsön fel a túllépési feszültséget.
