Y3ZP2D系列Zener二极管

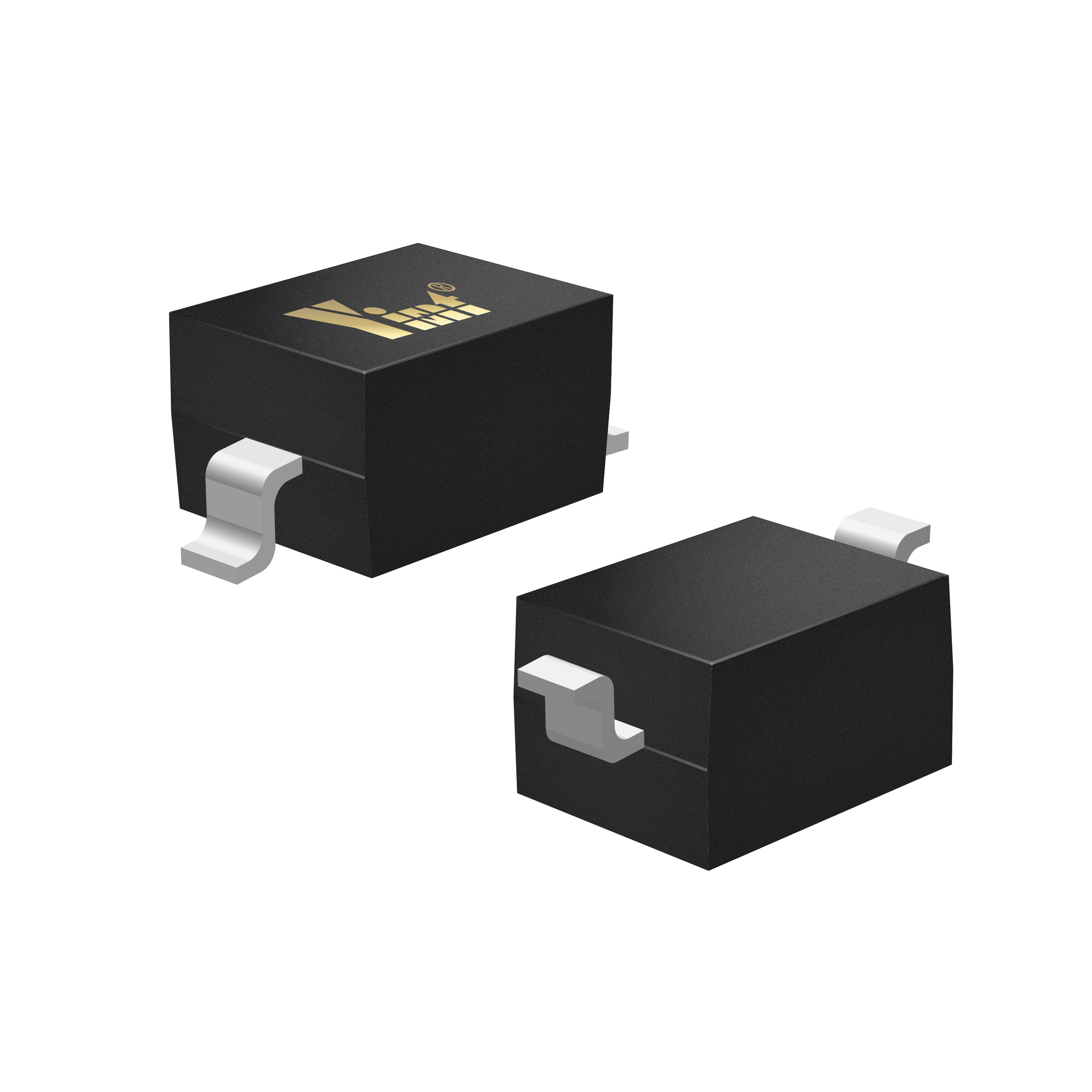

  • 包装名称：SOD-323
  • 认证：ROHS
  • 包装：在卷轴中
  • 恒定电压控制
  • 宽电压范围选择2.4V至75V
  • SOD323-GW薄SMD包装
  • ROHS兼容 /绿色EMC
  • 磨砂锡（SN）铅饰面



可用性：
数量：
查询 添加到篮子里

齐纳二极管是一种硅半导体装置，允许电流向前或反向流动。该二极管由特殊的，掺杂的PN连接处组成，旨在在达到特定的指定电压时向相反的方向进行操作。


应用

  • 电压调节

  • 波形剪辑

  • MOSFET门保护


功率耗散

200

MW

齐纳电流

PV/VZ

马

连接温度

150

c

存储温度范围

-55〜+150

c




Y3ZP2D-1 Y3ZP2D-2
Y3ZP2D-3

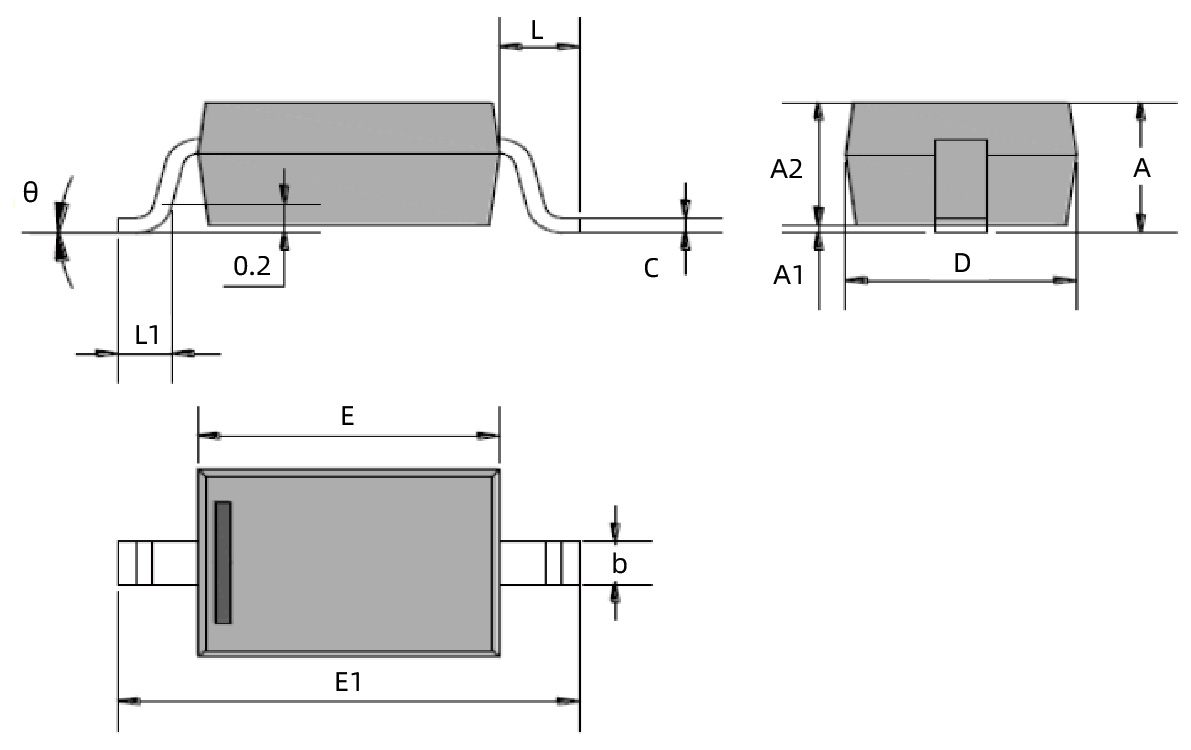

象征 一个 A1 A2 b c d e E1 l L1 θ
毫米的尺寸 最小 - 0.000 0.800 0.250 0.080 1.200 1.600 2.500 0.475 ref 0.250
 0°
最大限度 1.000 0.100 0.900 0.350 0.150 1.400 1.800 2.700 0.400 8°


笔记：

1。不含卤素。 EMC

2。PB免费焊料

3.塑料厚度包括焊接

4。铅框架：A42

5.其他公差：±0.05

6。尺寸不包括毛刺，霉菌闪光灯和领带杆挤出

零件号 VZ*1 izt zzt@izt zzk@izk 前任 和 VR
NOM（v） 最小v） 最大v） 马 哦 （MA） （UA） （在）
Y3ZP2D2V4 2.4 2.35 2.45 5 100 600 1.0 50 1.0
Y3ZP2D2V7 2.7 2.65 2.75 5 100 600 1 20 1
Y3ZP2D3V0 3 2.94 3.06 5 95 600 1 10 1
Y3ZP2D3V3 3.3 3.23 3.37 5 95 600 1 5 1
Y3ZP2D3V6 3.6 3.53 3.67 5 90 600 1 5 1
Y3ZP2D3V9 3.9 3.82 3.98 5 90 600 1 3 1
Y3ZP2D4V3 4.3 4.21 4.39 5 90 600 1 3 1
Y3ZP2D4V7 4.7 4.61 4.79 5 80 500 1 3 2
Y3ZP2D5V1 5.1 5 5.2 5 60 480 1 2 2
Y3ZP2D5V6 5.6 5.49 5.71 5 40 400 1 1 2
Y3ZP2D6V2 6.2 6.08 6.32 5 10 150 1 3 4
Y3ZP2D6V8 6.8 6.66 6.94 5 15 80 1 2 4
Y3ZP2D7V5 7.5 7.35 7.65 5 15 80 1 1 5
Y3ZP2D8V2 8.2 8.04 8.36 5 15 80 1 0.7 5
Y3ZP2D9V1 9.1 8.92 9.28 5 15 100 1 0.5 6
Y3ZP2D10 10 9.8 10.2 5 20 150 1 0.2 7
Y3ZP2D11 11 10.78 11.22 5 20 150 1 0.1 8
Y3ZP2D12 12 11.76 12.24 5 25 150 1 0.1 8
Y3ZP2D13 13 12.74 13.26 5 30 170 1 0.1 8
Y3ZP2D14 14 13.72 14.28 5 25 110 1 0.1 10.5
Y3ZP2D15 15 14.7 15.3 5 30 200 1 0.1 10.5
Y3ZP2D16 16 15.68 16.32 5 40 200 1 0.1 11.2
Y3ZP2D18 18 17.64 18.36 5 45 225 1 0.1 12.6
Y3ZP2D20 20 19.6 20.4 5 55 225 1 0.1 14
Y3ZP2D22 22 21.56 22.44 5 55 250 1 0.1 15.4
Y3ZP2D24 24 23.52 24.48 5 70 10 1 0.1 16.8
Y3ZP2D27 27 26.46 27.54 2 80 300 0.5 0.1 18.9
Y3ZP2D30 30 29.4 30.6 2 80 300 0.5 0.1 21
Y3ZP2D33 33 32.34 33.66 2 80 325 0.5 0.1 23.1
Y3ZP2D36 36 35.28 36.72 2 90 350 0.5 0.1 25.2
Y3ZP2D39 39 38.22 39.78 2 130 350 0.5 0.1 27.3
Y3ZP2D43 43 42.14 43.86 2 130 350 0.5 0.1 29.4
Y3ZP2D47 47 45.83 48.17 2 170 1000 0.25 0.1 36
Y3ZP2D51 51 49.73 52.27 2 180 1300 0.25 0.1 39
Y3ZP2D56 56 54.6 57.4 2 200 1400 0.25 0.1 43
Y3ZP2D62 62 60.45 63.55 2 225 1400 0.25 0.1 47
Y3ZP2D68 68 66.3 69.7 2 240 1600 0.25 0.1 52
Y3ZP2D75 75 73.13 76.87 2 265 1700 0.25 0.1 56
