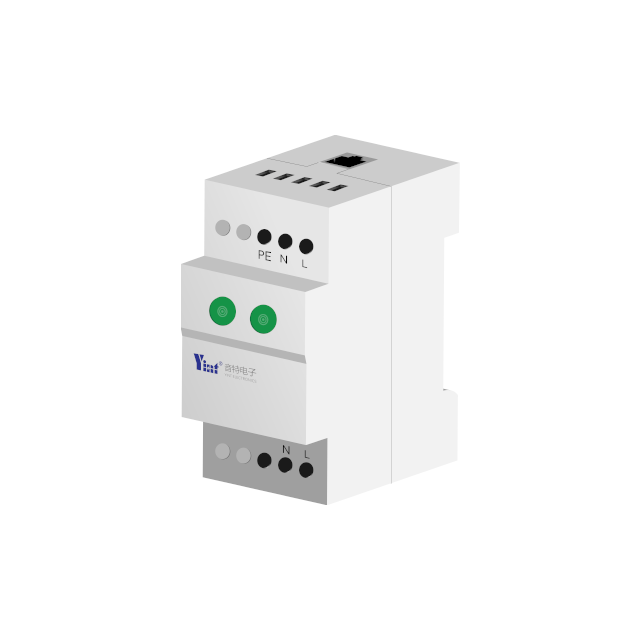

ACE/AE/DCE/DE-5K0

它適用於電源，控制信號，視頻信號和監視和其他系統以太網的閃電保護。它具有地面極限電壓，高通流，快速響應等的特徵。它可以減少並保護引起的雷擊或其他波線中的電源線和控制線。電壓過電壓對受保護的設備造成的傷害。廣泛用於安全監控，全球眼，數據室和其他字段。

注意：√：指示此功能可用：指示此功能不可用

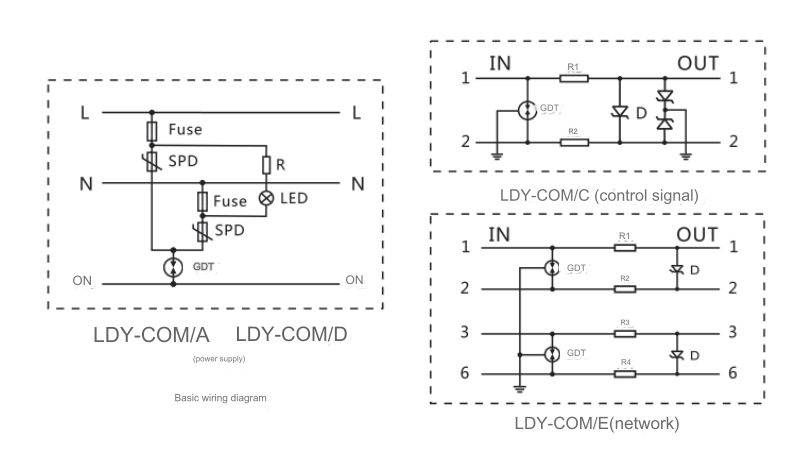

示意圖

以前的：

下一個：

汽車系統

工業儀器

USB接口

模型	ACE（AE/DCE/DE）-5KO
根據標準：GB/T18802.11（IEC61643-11）	第三級/類別III
名義直流電壓（UN）	24V [D]/230V [AJ（50/60Hz）/12V [CJ/5V [E]
直流最大連續工作電壓（UC）	36V [D]/320V [AJ（50/60Hz）/18V [C]/8V [E]
標稱排放電流（8/20μs）[LN]	5ka
最大排放電流（8/20μs）[LMAX]	10ka
電壓保護水平（UP）	10ka
電壓保護水平@5KA（UP）	電源：1.5kV [A] /1KV [D]，信號：80V（線至線）1750V（線至地面）[C] 65V（線至線） /900V（線至地面）TE]
響應時間（T）	≤25NS
外部備份保險絲	內置（Power A/D）
洩漏電流	-
工作溫度範圍（TU）	-40℃〜+70°C
工作狀態/故障指示	綠色/無
最大負載電流	1a
插入損失	≤0.5dB[C]/[E]
最小安裝導體橫截面區域	0.5mm²單鏈/多條
最大安裝導體橫截面區域	4mm²單鏈/多股

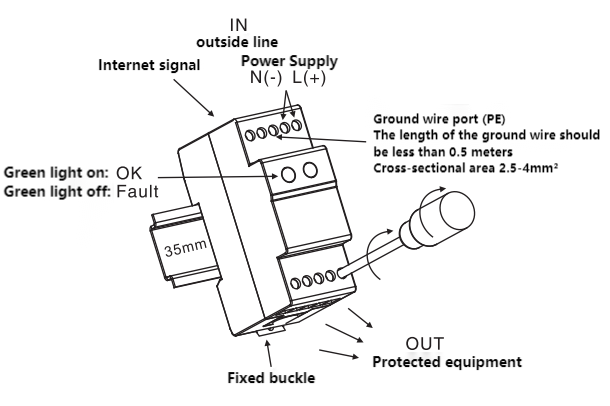

安裝方法	根據EN 60715的35mm DIN軌
外殼材料	灰色熱塑性，UL94 V-0
安裝位置	室內的
保護水平	IP20
尺寸	2數字模擬，DIN 43880
相對濕度	≤95％無凝結
