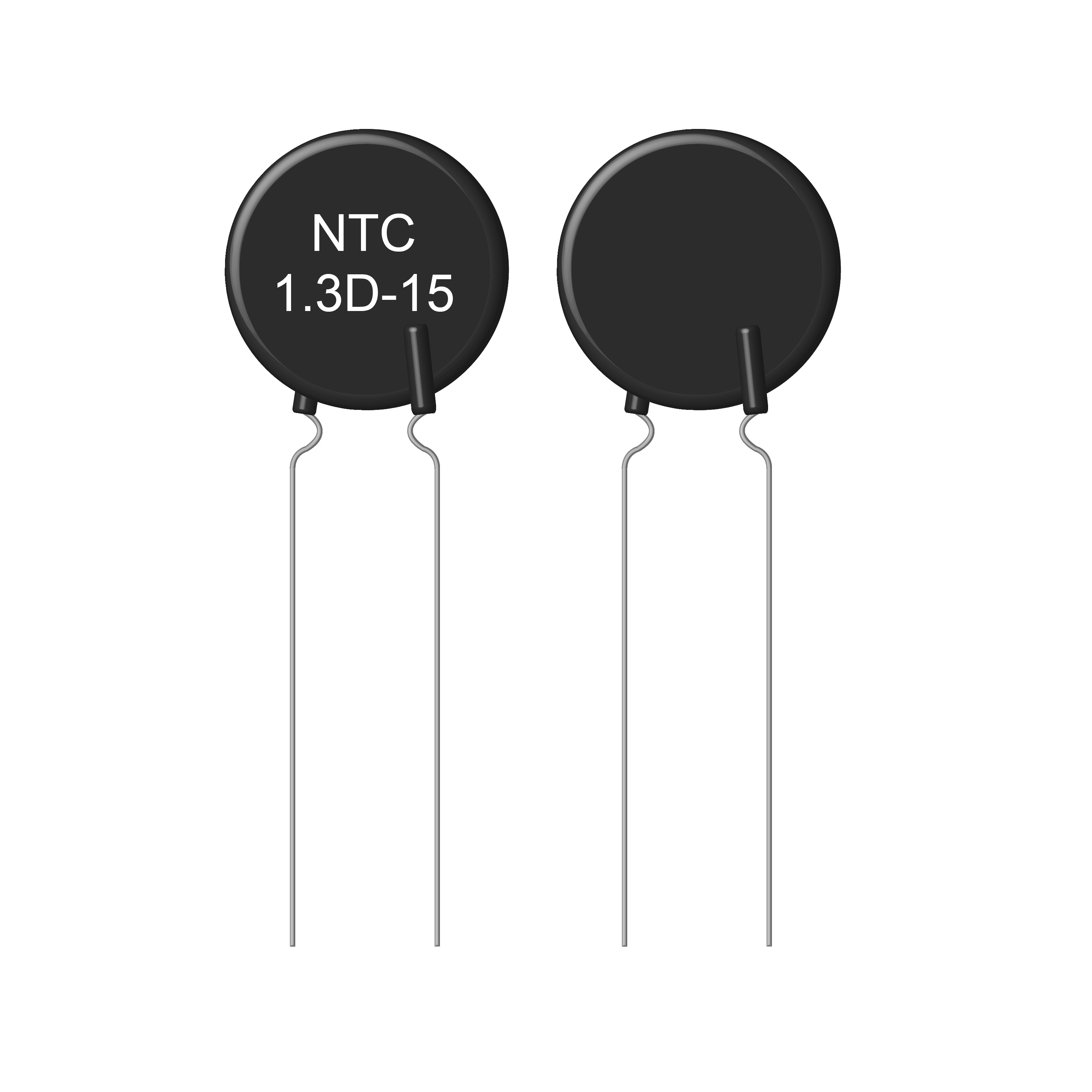

NTC熱敏電阻MF72系列1.3D-15
1.3Ω 8A 盤式過流保護裝置
描述
特徵
引線形狀及產品尺寸
| 零件編號 | R25 | 更大穩態電流 | 殘餘電阻 | 耗散因數 | 熱時間常數 | 更大允許容量 | B值 | 工作溫度 | 地位 | 樣品 |
| （Ω） | （一個） | (Ω) | （分子量/℃） | （數） | 240V/120V(μF) | （K） | (℃) | |||
| 1.3D-15 | 1.3 | 8 | 0.071 | 約18歲 | 約86 | 820/3300 | 2600 | -40~+200 |  | 索取樣品 |
電氣特性
| 物品 | 規格 | 測試條件及方法 |
| 額定零功率電阻RN (Ω) | 1.3±20% | 環境溫度範圍：25℃±1℃(TA)。測試電壓：1.5VDC。在TA下放置1~2小時後，測量電阻值。 |
| 熱耗散常數 | 約18 | 熱耗散常數(δ)可以通過在指定環境溫度下熱敏電阻的功耗變化(ΔP)與熱敏電阻溫度變化(ΔT)的比率來計算。 |
| 熱時間常數 | 約86 | 測量零功率條件下NTC熱敏電阻的溫度變化達到環境溫度變化的63.2%時的時間(τ)。 |
| 材料常數B | 2600±10% | R1、R2為T1、T2處的零功率電阻 T1 = 298.15 K(25℃) T2 = 323.15 K(50℃) |
| 更大穩態電流 | 無明顯機械損傷。 ΔRN / RN ≤20% (ΔR =∣RN-RN'∣) | 環境溫度：25℃±2℃。測試電流8A |
機械特性
可靠性測試
