什么是共模扼流圈？

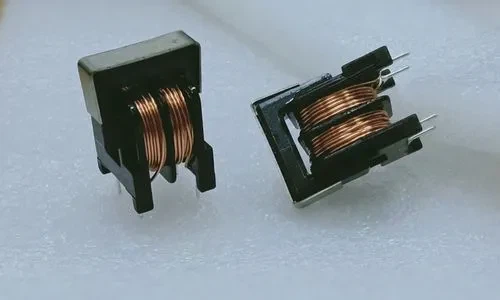

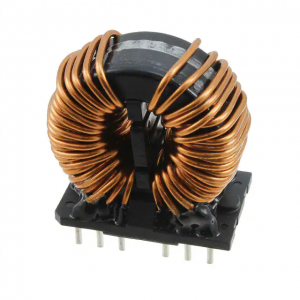

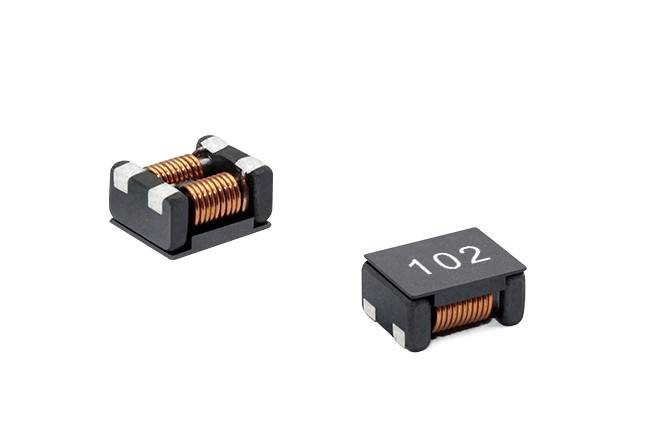

共模扼流圈 是一种用于抑制电路共模干扰的电感器件。共模干扰是指同时影响电路中两根信号引线（正、负）的干扰信号，通常是外部电磁干扰信号的注入。





共模扼流圈的选择需要考虑以下因素：

1、频率范围：共模扼流圈的频率响应需要覆盖要抑制的干扰信号的频率范围。

2、额定电流：共模扼流圈的额定电流应大于实际应用中的更大共模干扰电流。

3、电感值：根据共模扼流圈在线性区的电感值来选择，一般应满足抑制共模干扰的要求。

在开关电路中选择共模扼流圈时，还需要考虑以下因素：

1、频率范围：共模扼流圈的频率范围需要覆盖开关频率范围。

2. 直流电阻：共模扼流圈的直流电阻需要尽可能小，以避免功耗过大。

3、尺寸：尺寸越小，越能满足现代电子设备的尺寸要求。

4、高频性能：共模扼流圈的自谐振频率需要足够高，以避免高频开关电路中产生不必要的振荡。

总之，共模扼流圈的选择需要综合考虑频率范围、额定电流、电感值、电感尺寸、高频性能等因素，以满足特定应用的要求。
