YAZ2D系列Zener二极管

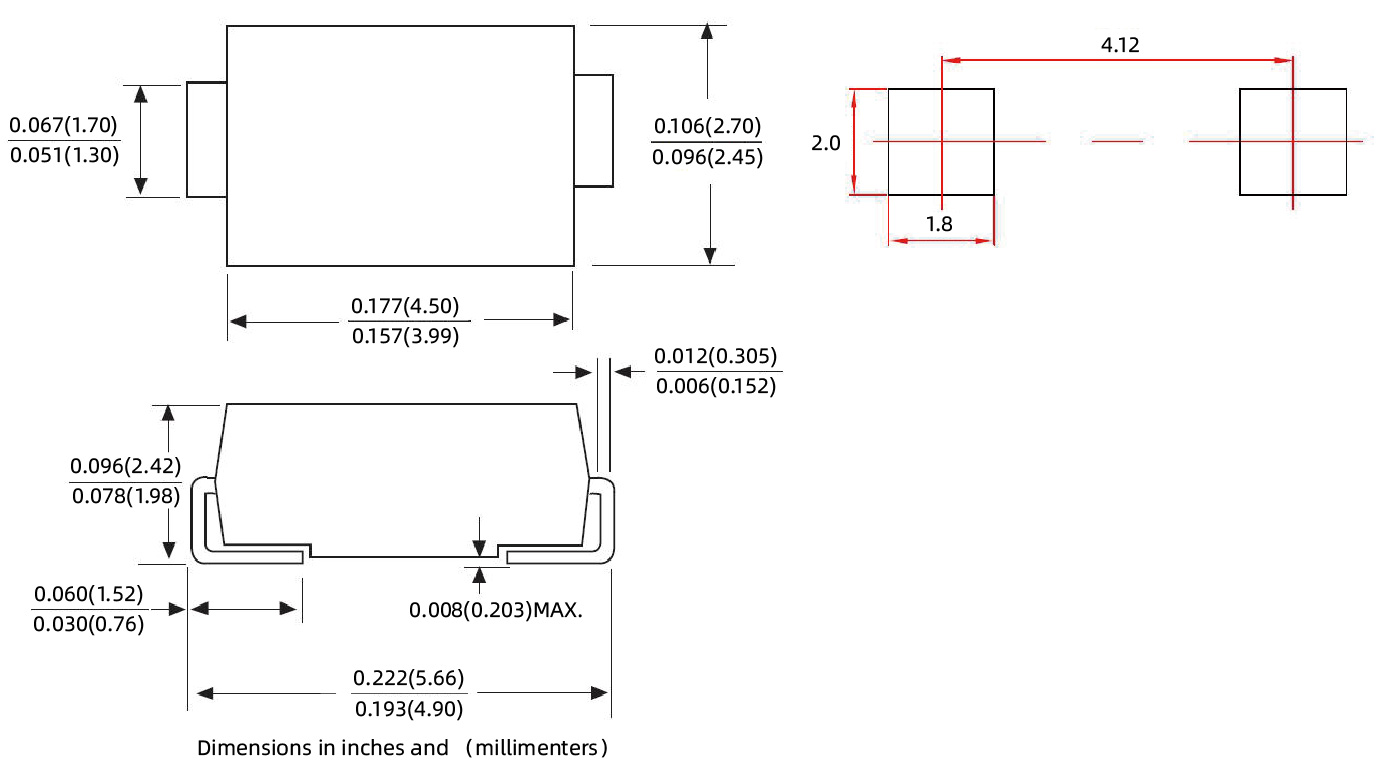

  • 案例：SMA

  • 认证：ROHS

  • 包装：在卷轴中

  • 案例：用人

  • 终端：MIL-STD-750，方法2026


可用性：
数量：
查询 添加到篮子里

feautures

  • 符合电压耐受性为5％，后缀j±5％

  • 总功率耗散：最大。 2W。

  • 宽齐纳反向电压范围3.3V至200V。

  • 标记栏表示阴极


应用

  • 电压调节

  • 波形剪辑

  • MOSFET门保护

功率耗散

2

w

齐纳电流

PV/VZ

一个

热电阻

RθJa75

℃/w

RθJl30

℃/w

向前电压

1.2

v

操作和存储温度

-65〜+150

℃


YAZ2D-1 YAZ2D-2



零件号 标称Zener电压@IT izt（马） 最大齐纳阻抗 最大反向泄漏电流 最大直流齐纳电流
NOM
（v）		 最小
v）		 最大
（V）		 当前最大（ω）
当前		 ZZK Max。（ω）
IZK		 ISK（MA） ir（ua）@vr VR（V） IZM（MA）
yaz2d3v3 3.3 3.14 3.47 145 8 400 1 100 1 548
yaz2d3v6 3.6 3.42 3.78 139 5 400 1 100 1 502
YAZ2D3V9 3.9 3.71 4.1 128 5 400 1 50 1 464
YAZ2D4V3 4.3 4.09 4.52 116 4.5 400 1 50 1 421
YAZ2D4V7 4.7 4.47 4.94 106 4.5 550 1 10 1 385
YAZ2D5V1 5.1 4.85 5.36 98 3.5 600 1 10 1 354
YAZ2D5V6 5.6 5.32 5.88 89.5 2.5 500 1 10 2 323
YAZ2D6V2 6.2 5.89 6.51 80.5 1.5 700 1 10 3 292
YAZ2D6V8 6.8 6.46 7.14 73.5 2 700 1 10 4 266
YAZ2D7V5 7.5 7.13 7.88 66.5 2 700 0.5 10 5 242
YAZ2D8V2 8.2 7.79 8.61 61 2.3 700 0.5 10 6 220
YAZ2D9V1 9.1 8.65 9.56 55 2.5 700 0.5 10 7 200
summer2d10 10 9.5 10.5 50 3.5 700 0.25 10 7.6 182
yaz2d11 11 10.45 11.55 45.5 4 700 0.25 1 8.4 166
YAZ2D12 12 11.4 12.6 41.5 4.5 700 0.25 1 9.1 152
YAZ2D13 13 12.35 13.65 38.5 5 700 0.25 0.5 9.9 138
YAZ2D14 14 13.3 14.7 35.7 5.5 700 0.25 0.5 10.6 130
Summer2d15 15 14.25 15.75 33.4 7 700 0.25 0.5 11.4 122
YAZ2D16 16 15.2 16.8 31.2 8 700 0.25 0.5 12.2 114
YAZ2D17 17 16.15 17.85 29.4 9 750 0.25 0.5 13 107
YAZ2D18 18 17.1 18.9 27.8 10 750 0.25 0.5 13.7 100
YAZ2D19 19 18.05 19.95 26.3 11 750 0.25 0.5 14.4 95
yaz2d20 20 19 21 25 11 750 0.25 0.5 15.2 90
YAZ2D22 22 20.9 23.1 22.8 12 750 0.25 0.5 16.7 82
YAZ2D24 24 22.8 25.2 20.8 13 750 0.25 0.5 18.2 76
YAZ2D27 27 25.65 28.35 18.5 18 750 0.25 0.5 20.6 68
YAZ2D30 30 28.5 31.5 16.6 20 1000 0.25 0.5 22.5 60
YAZ2D33 33 31.35 34.65 15.1 23 1000 0.25 0.5 25.1 55
YAZ2D36 36 34.2 37.8 13.9 25 1000 0.25 0.5 27.4 50
YAZ2D39 39 37.05 40.95 12.8 30 1000 0.25 0.5 29.7 47
YAZ2D43 43 40.85 45.15 11.6 35 1500 0.25 0.5 32.7 43
YAZ2D47 47 44.65 49.35 10.6 40 1500 0.25 0.5 35.8 39
summer2d51 51 48.45 53.55 9.8 48 1500 0.25 0.5 38.8 36
YAZ2D56 56 53.2 58.8 9 55 2000 0.25 0.5 42.6 32
YAZ2D62 62 58.9 65.1 8.1 60 2000 0.25 0.5 47.1 29
YAZ2D68 68 64.6 71.4 7.4 75 2000 0.25 0.5 51.7 27
YAZ2D75 75 71.25 78.75 6.7 90 2000 0.25 0.5 56 24
YAZ2D82 82 77.9 86.1 6.1 100 3000 0.25 0.5 62.2 22
YAZ2D91 91 86.45 95.55 5.5 125 3000 0.25 0.5 69.2 20
YAZ2D100 100 95 105 5 175 3000 0.25 0.5 76 18
YAZ2D110 110 104.5 115.5 4.5 250 4000 0.25 0.5 83.6 17
YAZ2D120 120 114 126 4.2 325 4500 0.25 0.5 91.2 15
YAZ2D130 130 123.5 136.5 3.8 400 5000 0.25 0.5 98.8 14
YAZ2D140 140 133 147 3.6 500 5500 0.25 0.5 106.4 13
YAZ2D150 150 142.5 157.5 3.3 575 6000 0.25 0.5 114 12
YAZ2D160 160 152 168 3.1 650 6500 0.25 0.5 121.6 11
YAZ2D170 170 161.5 178.5 2.9 675 7000 0.25 0.5 130.4 11
YAZ2D180 180 171 189 2.8 725 7000 0.25 0.5 136.8 10
YAZ2D190 190 180.5 199.5 2.6 825 8000 0.25 0.5 144.8 10
YAZ2D200 200 190 210 2.5 1900 9990 0.25 0.5 152 9
