儲能係統 CAN 總線 EMC 電路設計建議
瀏覽次數： 0 作者： 本站編輯 發佈時間： 2024-04-19 來源： 地點
查詢
新能源儲能係統關係到人類社會能源的可持續發展。 產品的穩定性和可靠性是行業的關鍵。特性要求；電池組與系統BMS之間的信號傳輸，主要有兩種方案，菊花鍊和CAN BUS總線方式。

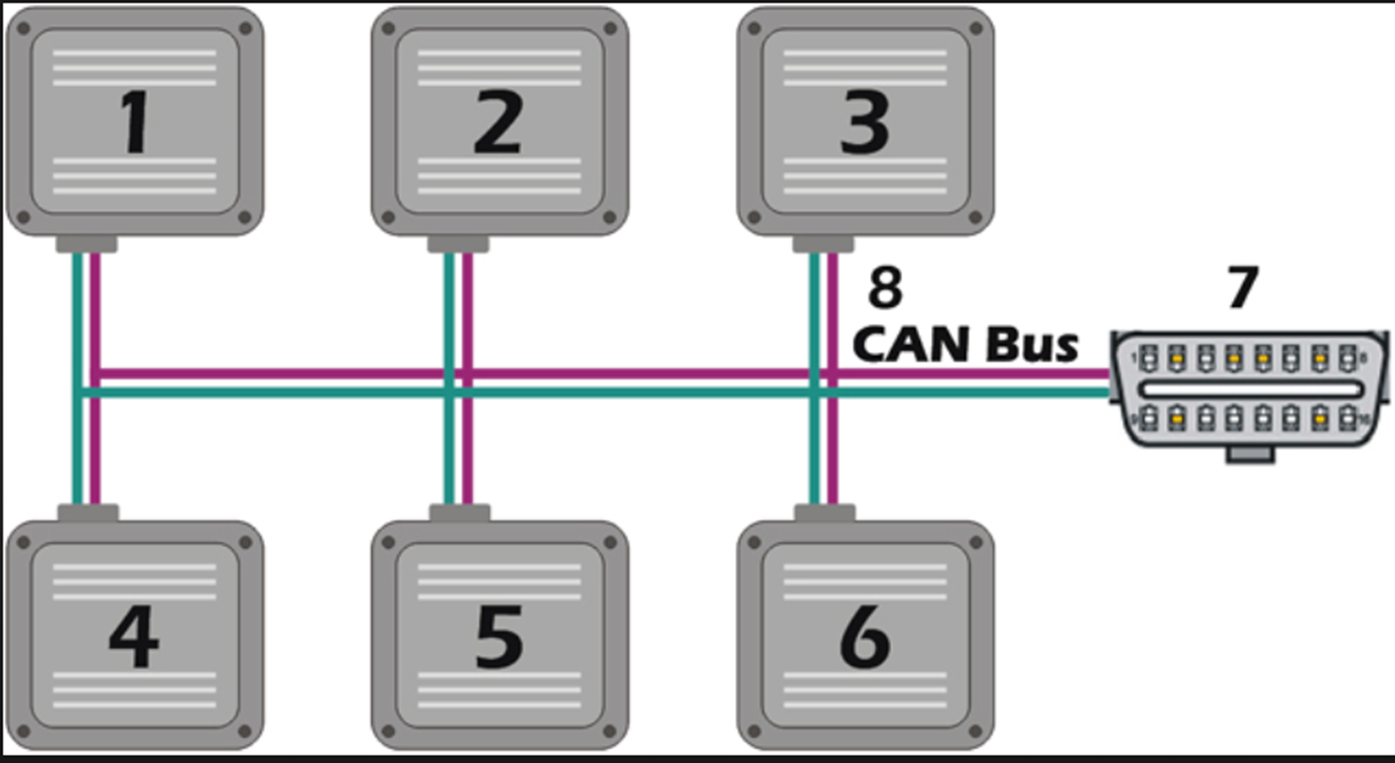

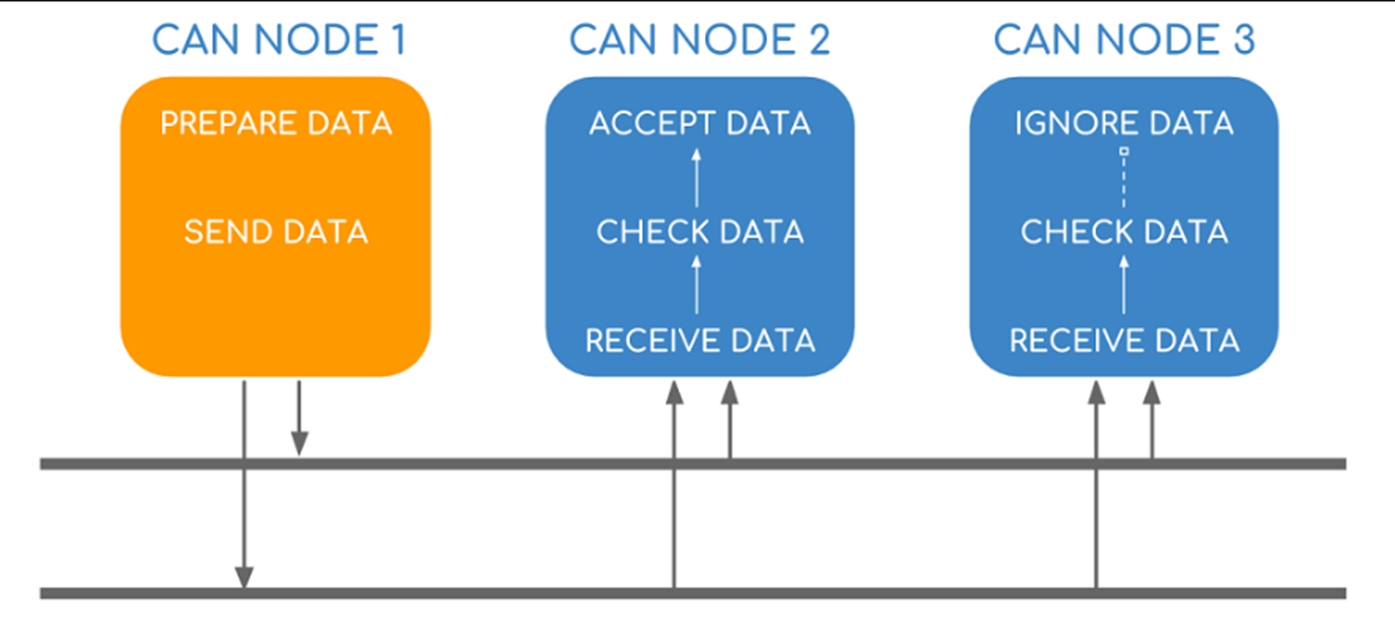

控制器局域網CAN（Controller Area Network）屬於現場總線範疇，是支持分佈式控制系統的有效支持串行通信網絡。
控制器局域網絡CAN（Controller Area Network）屬於現場總線範疇，是一種有效支持分佈式控制系統的串行通信網絡。
由於其高性能、高可靠性和獨特的設計，越來越受到人們的關注，並廣泛應用於多個領域。並且能夠檢測發生的任何錯誤。當信號傳輸距離達到10km時，CAN仍可提供高達50kbit/s的數據傳輸速率。由於CAN總線具有較高的實時性和應用範圍，因此可以用於從比特率高達1Mbps的高速網絡到低成本的多線50Kbps網絡的任意組合。因此，CAN已廣泛應用於汽車工業、航空工業、工業控制、安心防護等領域。

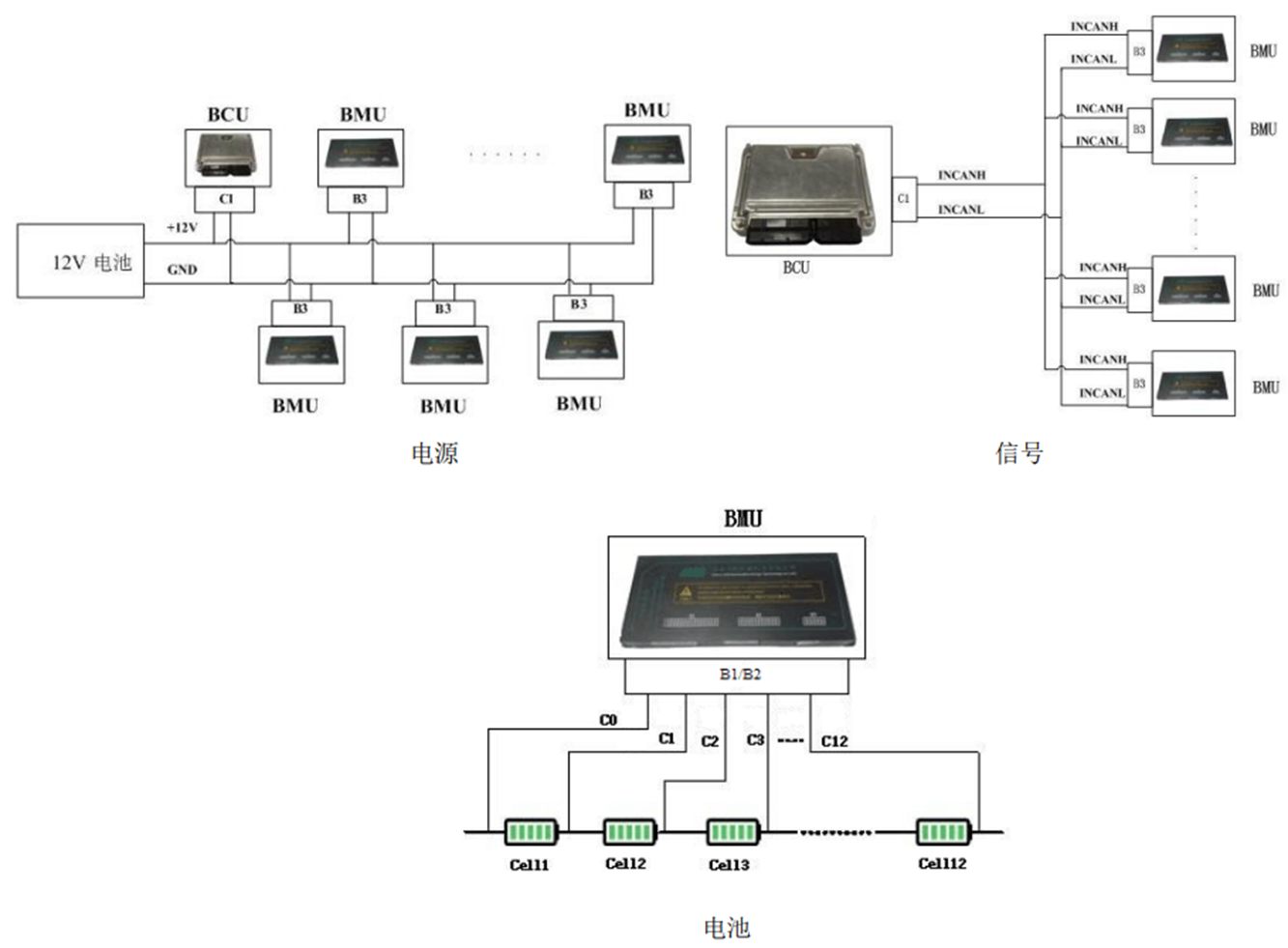

CAN BUS在BMS系統中的應用：

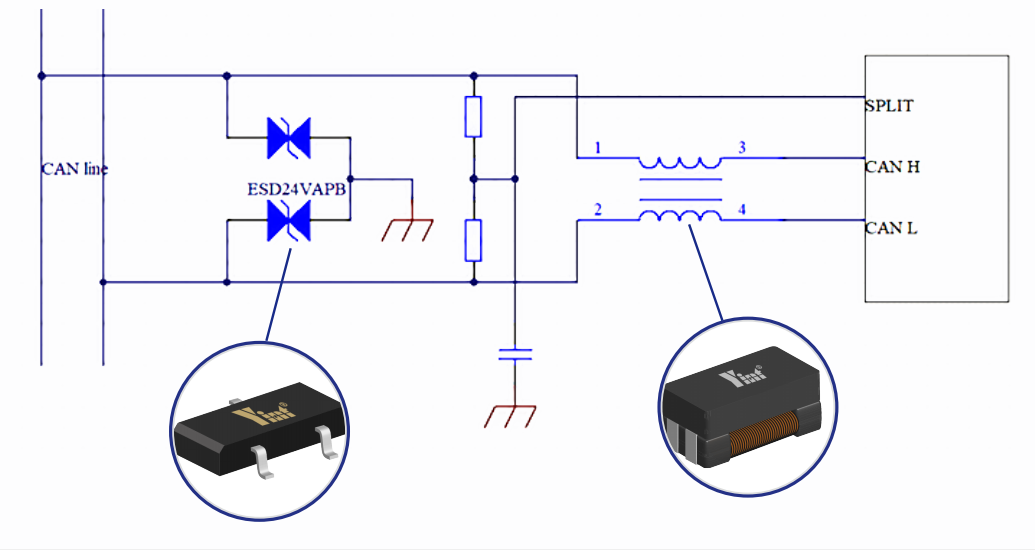

推薦方案
ESD裝置功能及建議：
ESD器件的作用是防止靜電或浪湧造成芯片損壞，以滿足
相關行業標準，如IEC61000-4-2、ISO10605等
靠近接口或連接器放置的 ESD 設備
