Y23VZP3D3V3 3.3V 齐纳二极管:参数、应用方案与 BZX84C3V3 Cross Reference

Source:音特电子 Time:1970-01-01 Views:27
Share:

在传感器接口、MCU 外围、便携设备和工业控制板中,设计人员经常需要一个结构简单、占板面积小的 3.3V 电压钳位或低电流偏置方案。Y23VZP3D3V3 是一款采用平面芯片结构、SOT-23 表面贴装封装的 3.3V 齐纳二极管,在规定散热条件下功耗额定值为 300mW。它适用于低功耗并联稳压、信号节点过压限制、电源管理芯片辅助偏置以及一般电压基准等场景。

与仅给出“3.3V”标称值的选型方式不同,工程设计还必须同时检查测试电流、动态阻抗、反向漏电、温度系数和 PCB 热条件。Y23VZP3D3V3 在 IZT=5mA 时规定 VZ=3.1V 至 3.5V,最大动态阻抗 ZZT 为 95Ω;这些参数决定了它更适合在毫安级偏置下工作,而不是被当作微安级精密基准使用。

Y23VZP3D3V3 关键规格

参数Y23VZP3D3V3 规格设计意义
标称齐纳电压 VZ3.3V适合 3.3V 级钳位和低电流偏置
VZ 范围3.1V 至 3.5V @ IZT=5mA计算上下限时必须使用极限值,而非只用 3.3V 标称值
测试电流 IZT5mA接近该电流时,器件才处于数据手册定义的测试工作点
最大动态阻抗 ZZT95Ω @ 5mA负载电流变化会引起额外的输出电压变化
膝点阻抗 ZZK600Ω @ IZK=1mA说明在低电流区稳压斜率明显变差
最大反向漏电 IR5µA @ VR=1V高阻抗模拟节点应评估漏电造成的偏置误差
温度系数-3.5 至 0mV/°C @ 5mA温度升高时 VZ 可能下降,需纳入全温设计
最大正向压降 VF0.9V @ IF=10mA负向输入时器件会像普通二极管一样正向导通
功耗 PD300mW额定值依赖数据手册规定的散热与环境条件
结到环境热阻 RθJA417°C/W铜箔、焊盘和环境温度直接影响可用功耗
结温与存储温度范围-55°C 至 +150°C适合较宽温度范围的通用电子系统
封装SOT-23小型、成熟,适合自动贴装

封装连接应按受控规格书核对:典型连接为 1 脚阳极 A、3 脚阴极 K、2 脚不连接。做正向 3.3V 钳位时,阴极接被保护节点,阳极接地。量产导入前还应再次确认丝印方向、卷带方向、焊盘和物料后缀。

为什么 5mA 测试点很重要

齐纳二极管不是理想的 3.3V 电压源。器件从膝点进入击穿区后,VZ 仍会随 IZ、温度和批次变化。Y23VZP3D3V3 在 5mA 下的 ZZT 最大值为 95Ω,而在 1mA 膝点电流下的 ZZK 可达 600Ω。这意味着:如果设计只给器件几十或几百微安,实际钳位电压可能明显偏离 3.3V,噪声与负载调整率也会变差。

因此,工程上应先确定最小输入电压和最大负载电流,再保证器件仍有足够的反向电流;随后在最大输入、最小负载和最高环境温度条件下检查齐纳功耗与电阻功耗。对需要高精度、低静态电流或低噪声的电压基准,分流基准或专用稳压器通常更合适。

应用方案一:12V 输入生成 3.3V 低电流偏置

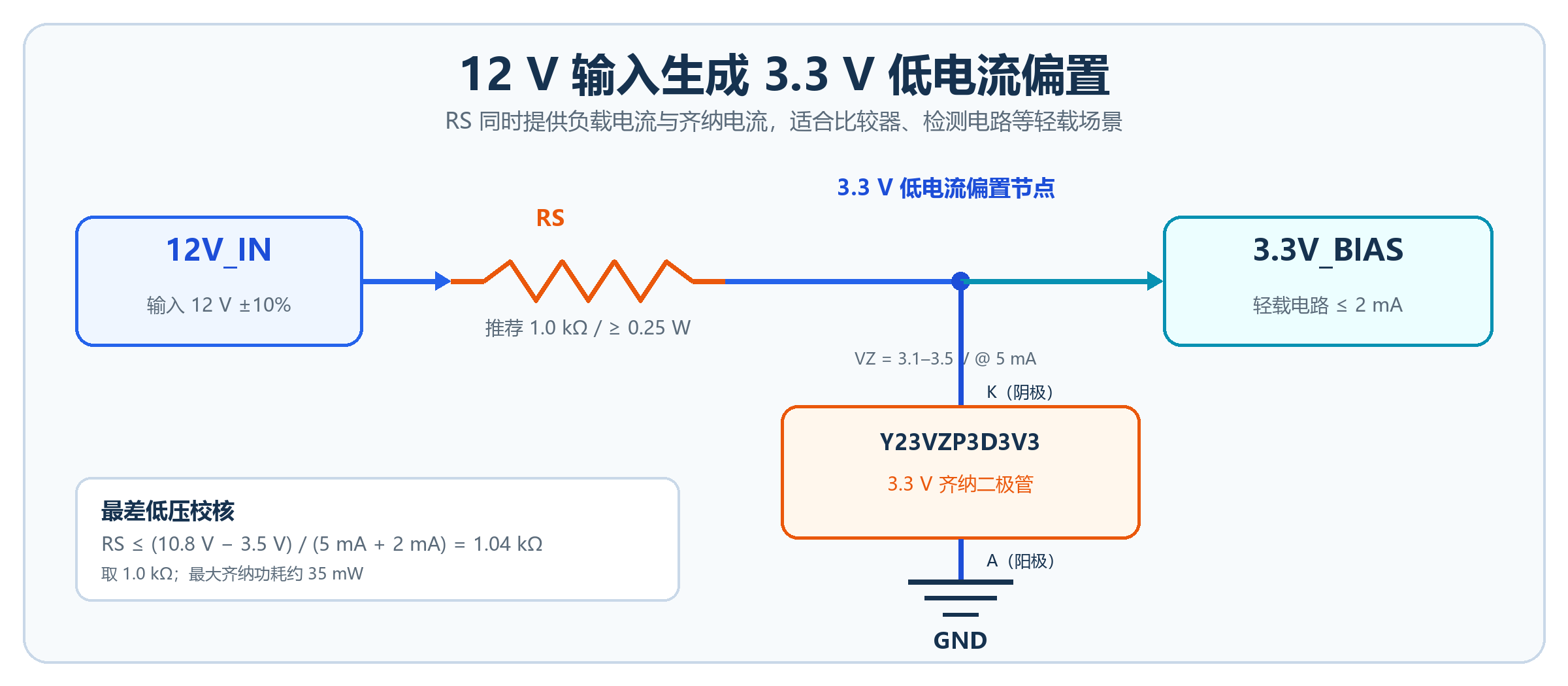

Y23VZP3D3V3 可与一个串联电阻构成简单的并联稳压器,为比较器、检测电路或电源管理芯片提供小电流偏置。基本连接如下:

Y23VZP3D3V3 12V 输入生成 3.3V 低电流偏置流程图

串联电阻的第一步计算为:

RS ≤ (VIN(min) - VZ(max)) / (IZ(min) + ILOAD(max))

假设输入为 12V±10%,负载最大 2mA,并希望在最差条件下维持约 5mA 的齐纳电流:

RS ≤ (10.8V - 3.5V) / (5mA + 2mA) = 1.04kΩ

可选择 1.0kΩ。再检查最大输入 13.2V、VZ 取 3.1V、负载近似为零的保守情形:

最大齐纳电流约为 (13.2V - 3.1V) / 1.0kΩ = 10.1mA;

以 3.5V 估算,齐纳功耗约为 35mW;

串联电阻最坏功耗约为 (13.2V - 3.1V)² / 1.0kΩ = 102mW,建议使用额定功率不低于 0.25W 的电阻,并结合环境温度降额。

这一方案元件少、成本可控,但输出精度受 VZ 容差、动态阻抗、温漂和负载变化影响,不应替代精密 3.3V 电源。若负载存在启动浪涌,也必须使用瞬态电流重新验证最低输出电压。

应用方案二:12V 信号输入的 3.3V 级过压钳位

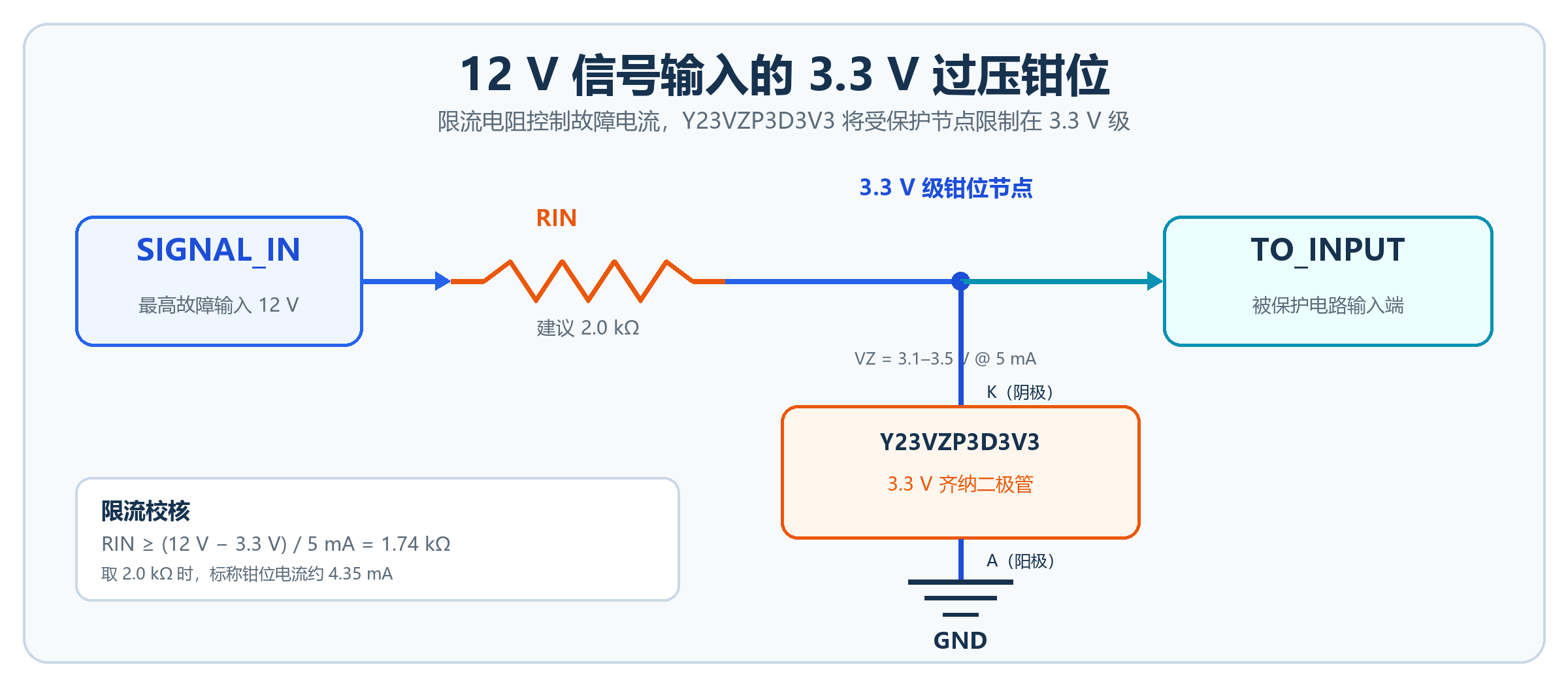

对低速数字输入、开关量检测或非精密传感器信号,可在输入端增加限流电阻,并用 Y23VZP3D3V3 将正向过压限制在约 3.3V 区域:

Y23VZP3D3V3 12V 信号输入 3.3V 过压钳位流程图

若故障输入最高为 12V,并把齐纳电流限制在约 5mA:

RIN ≥ (12V - 3.3V) / 5mA = 1.74kΩ

可选 2.0kΩ。此时标称钳位电流约 4.35mA,齐纳功耗约 14mW。实际设计还必须检查被保护 IC 的绝对最大输入电压、输入钳位电流、RIN 与输入电容形成的带宽,以及 Y23VZP3D3V3 的漏电对测量误差的影响。

特别要注意:3.3V 齐纳二极管在 5mA 下允许达到 3.5V,并且瞬态钳位电压会随电流上升。若下游引脚的绝对最大值非常接近 3.3V,建议采用肖特基钳位、专用低电容 TVS 或带故障保护的接口器件,并验证电源轨能否吸收回灌电流。TI 的高压模拟多路复用器保护资料同样强调,应通过串联电阻限制故障电流,并避免把过压能量简单转移到不能吸收电流的电源轨。

应用方案三:低功耗控制器和 LED 驱动器的辅助偏置

在较高输入电压供电的 LED 驱动器、比较器或控制器中,可用“电阻 + 3.3V 齐纳”构成辅助偏置。TI 的 LM2735 参考设计曾采用 SOT-23、3.3V BZX84C3V3 作为此类辅助钳位器件,这说明同一电气类别在成熟电源拓扑中已有明确的应用范式。

设计时应把控制器最大供电电流与期望的最小齐纳电流相加,再计算串联电阻。若控制器电流变化很大,应分别检查启动、空载和稳态条件;齐纳二极管不能在主负载突然增加时主动提供额外电流,因此它只适合低电流辅助电源,不适合直接为高动态负载供电。

Y23VZP3D3V3 Cross Reference:可对照的 3.3V SOT-23 齐纳二极管

以下型号可用于技术对照或替代评估。Cross reference 不等于未经验证即可直接换料;工程变更必须检查电气极限、引脚、PCB 热条件、封装尺寸、AEC/PPAP 要求、物料后缀和卷带方向。

厂商与型号VZ @ IZTZZT / IR功耗与封装对照结论
YINT Y23VZP3D3V33.1–3.5V @ 5mA95Ω;5µA @ 1V300mW,SOT-23基准型号
Diodes Incorporated BZX84C3V33.3V 标称 @ 5mA;产品页给出约 ±6.06%IR 5µA300mW,SOT-23参数最接近,优先做样品与可靠性验证
onsemi BZX84C3V3LT1G3.1–3.5V @ 5mA95Ω;5µA @ 1VFR-5 条件 250mW、氧化铝基板条件 300mW,SOT-23电气与引脚高度接近;必须按实际 PCB 重算热裕量
Nexperia BZX84-C3V33.1–3.5V @ 5mA95Ω;5µA @ 1V250mW,SOT-23功能相近;功耗和 RθJA 不同,不能直接沿用 300mW 设计裕量
ROHM BZX84C3V3LYFHT1163.1–3.5V @ 5mA导入前复核完整数据表250mW,SOT-23,AEC-Q101适合需要车规候选料的设计评估,但热额定较低
Vishay BZX84C3V3-E3-083.14–3.47V @ 5mA95Ω;5µA @ 1VFR-4 推荐焊盘下 300mW,SOT-23电压窗口更窄、功耗接近;需确认引脚、封装与质量等级

在替代料验证中,建议按以下顺序执行:

  • 比较 1 脚/2 脚/3 脚功能和 PCB 焊盘,不只比较“SOT-23”名称
  • 使用 VZ 最小值和最大值重新计算系统上下限
  • 在最小 IZ 下测试钳位电压,在最大故障电流下测试功耗和温升
  • 在最低与最高环境温度下复测漏电、稳压偏差和启动行为
  • 完成浪涌、ESD、寿命与批次一致性验证后,再批准 AVL/BOM 变更

齐纳二极管与 TVS 二极管如何选择

Y23VZP3D3V3 的优势在于小型化、低成本和毫安级稳压/钳位能力,但其数据表给出的是 300mW 连续功耗等级,并未给出可用于 IEC 61000-4-5、ISO 7637 或高能浪涌设计的峰值脉冲额定值。因此,它适合受限流电阻控制的低能量过压,不应仅凭“齐纳”名称替代专用 TVS。

当威胁来自人体静电、线缆放电、雷击感应或汽车电源瞬态时,应先按 Littelfuse 等电路保护厂商常用的选型逻辑确定工作电压 VRWM、击穿电压 VBR、峰值钳位电压 VC、脉冲电流 IPP、结电容和标准波形,再选择 TVS 或 TVS 阵列。若同时需要精确直流偏置与浪涌防护,可以采用“Y23VZP3D3V3 负责低电流稳压 + 前级 TVS/限流器件吸收瞬态能量”的分级方案。

PCB 布局与热设计建议

  • 将器件靠近被保护节点布置,缩短钳位回路,减少寄生电感
  • 阴极至信号节点、阳极至地的走线应直接,保护回流不要穿过敏感模拟地
  • 300mW 是极限额定值而不是建议的长期工作点,应根据环境温度、铜箔面积和可靠性目标留出降额
  • 数据手册功耗曲线从 25°C 以上开始线性降额,最高结温为 150°C
  • SOT-23 本体长度约 2.8–3.0mm、宽度约 2.25–2.55mm、高度约 0.90–1.15mm,量产前应使用正式封装图校核焊盘、钢网和 AOI 规则

选型结论

Y23VZP3D3V3 面向 3.3V 级低功耗稳压和受限流条件下的过压钳位,提供 300mW 功耗能力、SOT-23 封装以及 3.1–3.5V@5mA 的明确电压窗口。对于需要 BZX84C3V3 cross reference 的项目,它可作为 Diodes Incorporated、onsemi、Nexperia、ROHM 或 Vishay 同类 3.3V 齐纳器件的候选对照型号;反向替代时也应基于完整极限值、热条件和认证要求进行验证。

如果应用重点是低 BOM 成本、成熟贴装工艺和毫安级 3.3V 钳位,Y23VZP3D3V3 是值得评估的器件。若需求是高精度基准、微安级稳压或标准化高能浪涌防护,则应分别选择专用基准源或 TVS,并将 Y23VZP3D3V3 放在它最擅长的工作区间内。

常见问题 FAQ

Y23VZP3D3V3 的标称齐纳电压是多少?

标称值为 3.3V。在 25°C、IZT=5mA 的规定测试条件下,VZ 范围为 3.1V 至 3.5V。

Y23VZP3D3V3 可以直接保护 3.3V MCU 引脚吗?

不能只看 3.3V 标称值就判定可以。器件在 5mA 下最高可达 3.5V,钳位电压还会随电流变化。必须同时检查 MCU 的绝对最大输入电压、允许注入电流、串联电阻、信号带宽和电源回灌路径。

Y23VZP3D3V3 能否替代 BZX84C3V3?

从 3.3V 标称值、5mA 测试点、SOT-23 封装和主要阻抗/漏电参数看,两者属于高度接近的电气类别。但正式换料仍需确认引脚、封装公差、PCB 条件下的功耗、质量认证、卷带方向和可靠性测试结果。

300mW 是否表示器件可以在任何 PCB 上持续耗散 300mW?

不是。功耗额定值与环境温度、焊盘、铜箔和测试基板有关。设计人员应依据降额曲线和实际 RθJA 计算结温,并为量产一致性保留热裕量。

Y23VZP3D3V3 可以替代 TVS 做浪涌保护吗?

不建议在没有峰值脉冲数据和标准波形验证的情况下这样使用。它适合限流后的低能量钳位;IEC、汽车或线缆浪涌应选用具有 VRWM、VC、IPP 和脉冲功率规格的专用 TVS。

工程资料与延伸阅读

Diodes Incorporated BZX84C3V3 产品页

onsemi BZX84C 系列数据手册

Nexperia BZX84 系列数据手册

ROHM BZX84C3V3LYFH 产品页

Vishay BZX84 系列数据手册

TI:System-Level Protection for High-Voltage Analog Multiplexers

TI LM2735 数据手册中的 3.3V SOT-23 齐纳应用示例

Littelfuse Circuit Protection Product Selection Guide
